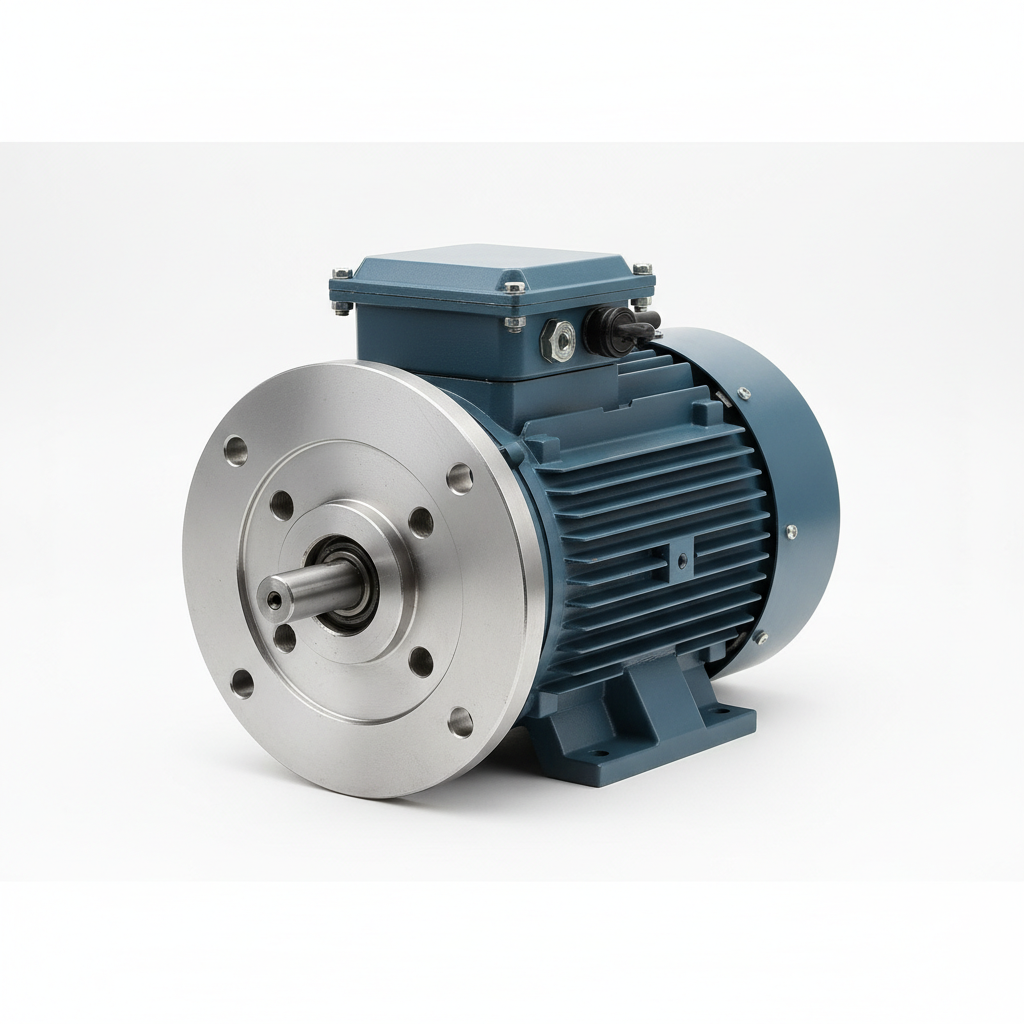

Двигатели с фланцем — это электродвигатели, корпус которых оснащён специальным присоединительным элементом — фланцем. Фланец позволяет жёстко крепить двигатель непосредственно к рабочей машине (редуктору, насосу, вентилятору, конвейеру) без промежуточных муфт и дополнительных опор. Такая конструкция обеспечивает компактность привода, точное центрирование валов и снижение вибраций. Фланцевое исполнение особенно востребовано в условиях ограниченного пространства и высоких требований к соосности.

Устройство и принцип работы

Конструктивно фланцевый двигатель состоит из статора с обмотками, ротора (короткозамкнутого или фазного), подшипниковых щитов и корпуса с фланцем. Фланец может быть выполнен как единое целое с корпусом или крепиться отдельно. Наиболее распространены фланцы по стандартам IEC (например, B5, B14, B34). Фланец типа B5 имеет большие отверстия для крепления болтами снаружи, B14 — меньшие отверстия и центрирующий бурт, B34 — комбинированный. Работа двигателя основана на взаимодействии магнитного поля статора и тока в роторе, создающем вращающий момент.

Виды и типы фланцевых двигателей

По типу питания различают однофазные и трёхфазные асинхронные двигатели, а также синхронные двигатели с постоянными магнитами. По способу монтажа — с фланцем на переднем щите (IM B5), на заднем щите (IM B14) или с двумя фланцами. По степени защиты — IP54, IP55, IP65. По климатическому исполнению — УХЛ, Т. Для частотно-регулируемых приводов выпускаются двигатели с усиленной изоляцией и принудительным охлаждением.

Критерии выбора

При подборе фланцевого двигателя учитывают: мощность (от 0,12 до 315 кВт и более), синхронную скорость (3000, 1500, 1000, 750 об/мин), тип фланца и его размеры (по стандарту IEC), момент инерции, класс изоляции (F или H), степень защиты, наличие энкодера или тормоза. Важно согласовать посадочные размеры фланца с ответной частью механизма. Например, двигатели Siemens серии 1LE1 часто используются с фланцами B5 и B14 для насосов и вентиляторов. Бренд VEXTA предлагает компактные фланцевые двигатели для автоматизации и робототехники с обратной связью.

Отрасли применения

Фланцевые двигатели применяются в насосных агрегатах (водоснабжение, нефтехимия), вентиляторах и дымососах, конвейерах и транспортёрах, станках и металлорежущем оборудовании, компрессорах, пищевых и упаковочных машинах, лифтах и кранах. Они незаменимы в приводах, где требуется жёсткое крепление и минимальный люфт.

Монтаж и эксплуатация

Монтаж фланцевого двигателя производится с помощью болтов через отверстия во фланце к ответной плите или корпусу редуктора. Важно обеспечить чистоту посадочных поверхностей, применить центрирующие штифты, затянуть болты с регламентированным моментом. При эксплуатации контролируют вибрацию, нагрев подшипников, токи нагрузки. Смазку подшипников проводят через каждые 2000-4000 часов работы в зависимости от условий. Регулярно проверяют сопротивление изоляции. Для работы с преобразователями частоты необходимо заземление экранированного кабеля и установка фильтров.

В каталоге представлено 324 модели фланцевых двигателей от ведущих производителей. При заказе укажите тип фланца, мощность и скорость вращения. Технические консультации и подбор аналогов — по запросу.
