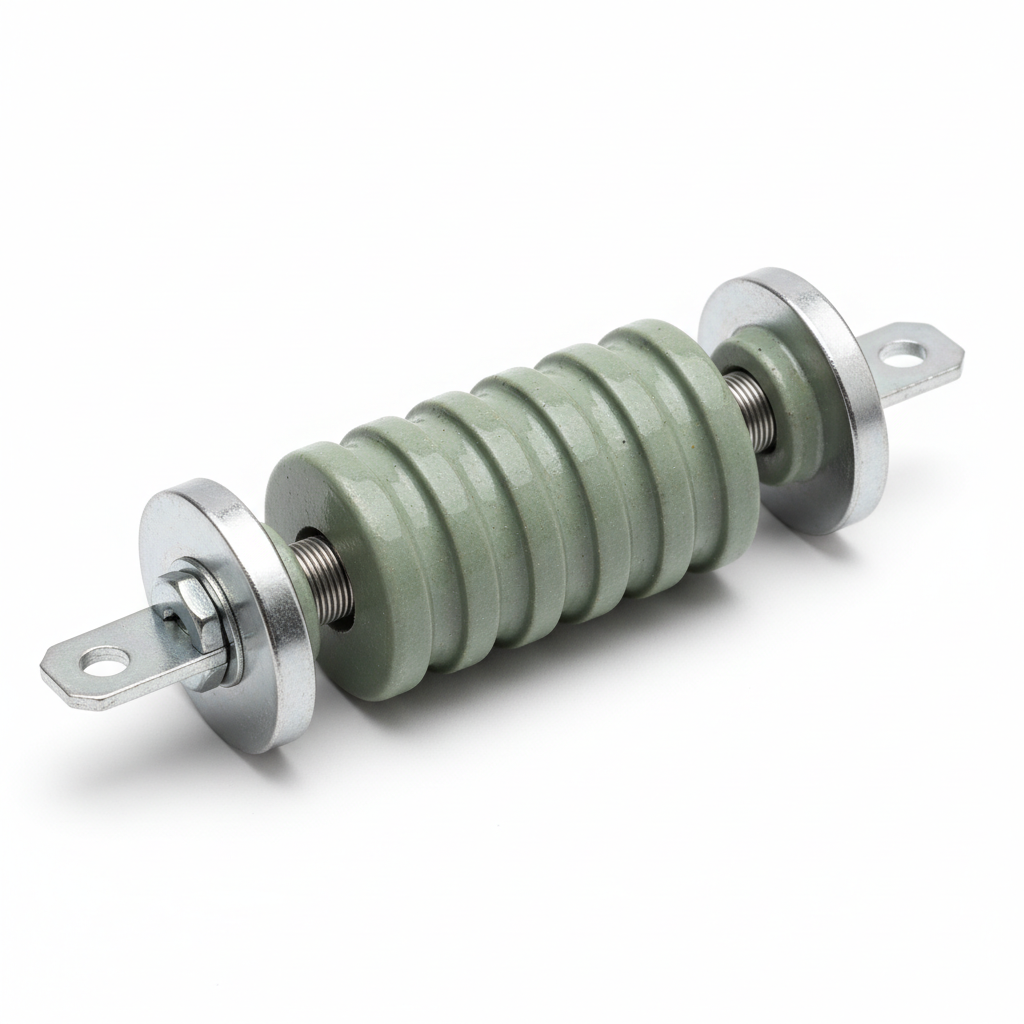

Резисторы
Резисторы — это пассивные электронные компоненты, предназначенные для ограничения тока, деления напряжения, рассеивания тепловой энергии и других задач в электрических цепях. Они широко используются в промышленном оборудовании, блоках питания, преобразователях частоты, системах автоматизации и управления. Основной характеристикой резистора является его сопротивление, измеряемое в омах (Ом), которое определяет способность элемента противодействовать прохождению электрического тока. В зависимости от материала, технологии изготовления и конструктивных особенностей, резисторы могут быть постоянными, переменными, подстроечными, а также специализированными — например, токоизмерительными или высоковольтными.
Устройство и принцип действия
Резистор состоит из проводящего элемента (резистивного слоя), выводов и корпуса. Проводящий элемент может быть выполнен из углеродистой композиции, металлической плёнки, проволоки или керамики с напылением. При протекании тока через резистор выделяется тепло, которое рассеивается в окружающую среду. Максимально допустимая рассеиваемая мощность (в ваттах) является ключевым параметром при выборе. Например, компания Ohmite предлагает мощные проволочные резисторы, способные рассеивать до 1000 Вт, что необходимо для тормозных блоков и нагрузочных тестеров.
Классификация и типы резисторов
По назначению и конструкции резисторы делятся на несколько основных типов. Постоянные резисторы имеют фиксированное сопротивление и используются в большинстве электронных схем. Переменные резисторы (потенциометры) позволяют регулировать сопротивление вручную — например, для настройки усиления или яркости. Подстроечные резисторы (триммеры) предназначены для однократной или редкой подстройки параметров. Специализированные резисторы включают терморезисторы (изменяющие сопротивление от температуры), варисторы (от напряжения) и фоторезисторы (от освещённости). В промышленности часто применяют токоизмерительные шунты — малые сопротивления с высокой точностью, такие как продукция SR Passives, используемая в системах контроля тока до 500 А.
Материалы и технологические особенности
Резистивные элементы изготавливают из различных материалов. Углеродистые резисторы — дешёвые, но имеют большой температурный коэффициент и шумы. Металлоплёночные резисторы (например, от ROYAL OHM) обеспечивают низкий уровень шума и стабильность, подходят для прецизионных схем. Проволочные резисторы (Riedon, ARCOL) наматываются из нихрома или константана на керамический сердечник — они выдерживают высокие пульсации тока и используются в мощных цепях. Толстоплёночные резисторы печатаются на керамической подложке и применяются в SMD-монтаже.
Критерии выбора резисторов
При подборе резистора для конкретной задачи необходимо учитывать несколько параметров. Номинальное сопротивление — основная величина, которую выбирают по расчёту схемы. Допуск (погрешность) — от 0,01% до 20%; для измерительных цепей нужны прецизионные резисторы с допуском 0,1% и ниже. Мощность рассеивания (в ваттах) должна быть не менее фактической мощности с запасом 20-50%. Температурный коэффициент сопротивления (ТКС) важен для оборудования, работающего при перепадах температур. Также учитываются максимальное рабочее напряжение, собственный шум и частотные характеристики. Например, для высокочастотных цепей предпочтительны металлоплёночные резисторы с низкой паразитной индуктивностью.
Отрасли применения
Резисторы используются практически во всех отраслях промышленности. В силовой электронике (преобразователи частоты, UPS, инверторы) применяются мощные проволочные и плёночные резисторы для гашения перенапряжений и измерения тока. В автоматике и контроллерах — прецизионные резисторы для делителей напряжения и цепей обратной связи. В медицинской технике требуются резисторы с низким шумом и высокой стабильностью. В авиационной и космической промышленности — компоненты с расширенным диапазоном температур и высокой надёжностью. Также резисторы незаменимы в лабораторном оборудовании, телекоммуникациях и автомобильной электронике (например, в системах управления двигателем).
Монтаж и эксплуатация
Резисторы могут монтироваться в отверстия (THT) или поверхностным монтажом (SMD). При монтаже важно соблюдать тепловой режим: для мощных резисторов требуется теплоотвод — радиатор или принудительное охлаждение. Рекомендуется устанавливать резисторы с зазором от платы для улучшения конвекции. При пайке избегать перегрева выводов, чтобы не повредить резистивный слой. В процессе эксплуатации следует контролировать температуру корпуса — превышение максимальной рабочей температуры сокращает срок службы. В условиях высокой влажности или агрессивных сред применяют герметизированные или заливные компаундом резисторы.
Заключение
Выбор резисторов для промышленного оборудования — ответственная задача, от которой зависит стабильность и точность работы всей системы. В каталоге представлен широкий набор резисторов от ведущих производителей: Ohmite, SR Passives, Riedon, ARCOL, ROYAL OHM. Каждый из них специализируется на определённых типах: Ohmite — мощные проволочные, SR Passives — прецизионные шунты, Riedon — высоковольтные, ARCOL — токоизмерительные, ROYAL OHM — общего назначения. Используйте фильтры по сопротивлению, мощности, допуску и типу корпуса для быстрого поиска. При необходимости консультируйтесь с техническими специалистами для подбора оптимального компонента под ваши задачи.
