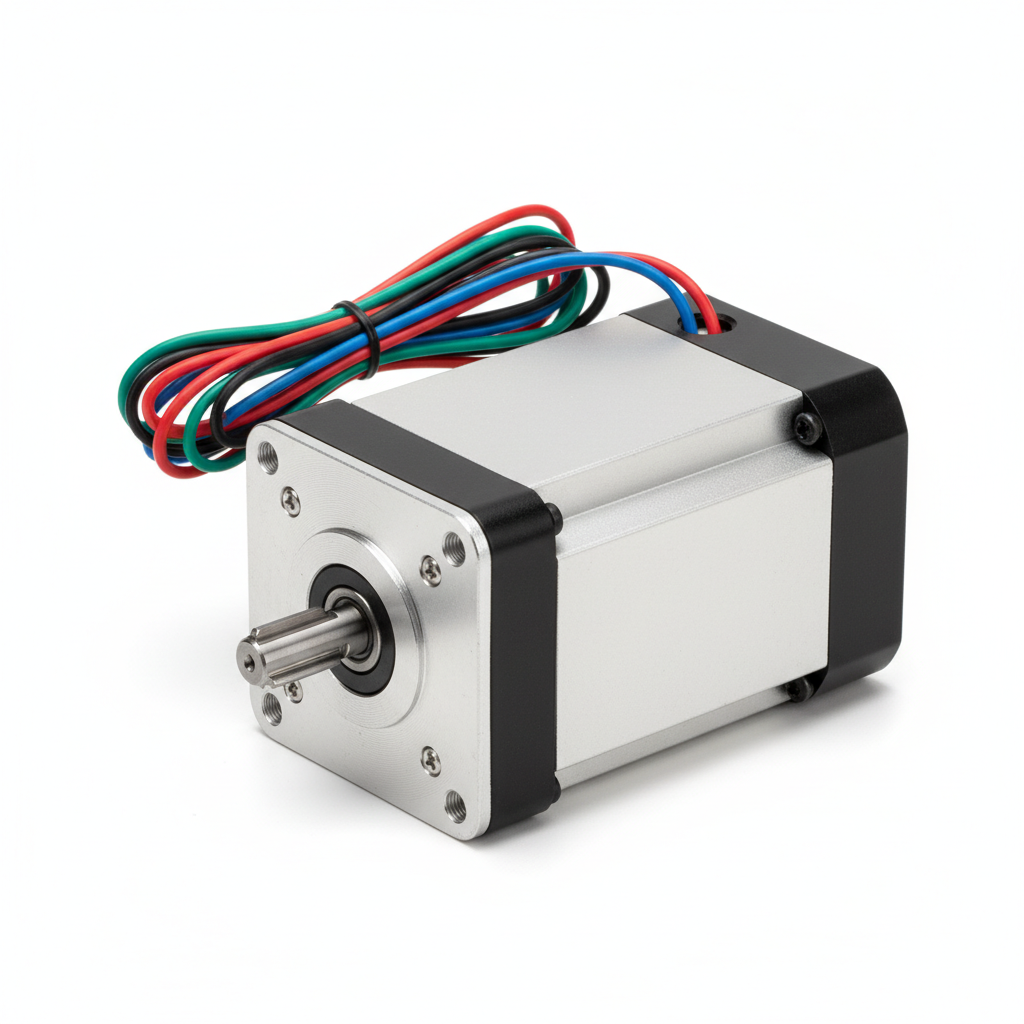

Шаговые двигатели
Шаговые двигатели — это электромеханические устройства, преобразующие электрические импульсы в дискретные угловые перемещения ротора. Каждый импульс вызывает поворот на фиксированный угол (шаг), что позволяет точно позиционировать вал без обратной связи. В отличие от сервоприводов, шаговые двигатели работают в разомкнутом контуре, что упрощает систему управления. Они незаменимы в приводах, где требуется высокая точность и повторяемость позиционирования при средних скоростях и нагрузках.
Устройство и принцип действия
Основные элементы шагового двигателя: статор с зубчатыми полюсами и катушками, ротор с постоянными магнитами или с зубцами из магнитомягкого материала, и подшипники. При подаче импульсов на обмотки статора создаётся вращающееся магнитное поле, которое заставляет ротор поворачиваться на определённое количество шагов. Угол шага зависит от конструкции: от 0,9° до 15° для гибридных двигателей, и до 90° для реактивных. Ключевые характеристики — момент удержания, индуктивность обмоток, максимальная частота следования импульсов.
Виды шаговых двигателей
По конструкции различают три основных типа: реактивные (VR), с постоянными магнитами (PM) и гибридные (HY). Реактивные имеют ротор без магнитов, высокий шаг и низкий момент. PM-двигатели просты и дёшевы, используются в маломощных приложениях. Гибридные сочетают высокий момент и малый шаг, наиболее популярны в промышленности. Также выделяют однофазные и многофазные (2, 3, 5 фаз). Биполярные и униполярные различаются способом управления обмотками. Компания ANAHEIM AUTOMATION производит широкий спектр гибридных шаговых двигателей NEMA 17, 23, 34 с высоким моментом, подходящих для станков ЧПУ и робототехники. SANYO известен своими компактными PM-двигателями для офисной техники, а Danaher предлагает прецизионные HY-двигатели с углом шага до 0,36° для медицинской аппаратуры.
Критерии выбора
Основные параметры: номинальный момент (Н·м), угол шага, момент инерции ротора, максимальная частота без пропуска шагов, рабочее напряжение и ток. Для высокоскоростных приложений важен низкий момент инерции, для точного позиционирования — малый угол шага. Также учитывают тип управления: микрошаговый режим позволяет повысить разрешение. Важно проверить совместимость с драйвером: например, двигатели GENERAL ELECTRIC часто требуют специальных драйверов с высоким напряжением для работы на высоких скоростях. Sick предлагает встроенные шаговые двигатели с датчиками обратной связи для критичных по точности задач.
Отрасли применения
Шаговые двигатели широко используются в станках с ЧПУ (фрезерные, лазерные, 3D-принтеры), упаковочном оборудовании, текстильных машинах, медицинских анализаторах, робототехнике, системах автоматизации складов. В станкостроении они обеспечивают перемещение рабочих органов с точностью до 0,01 мм. В медицинской технике (инфузоматы, дозаторы) требуется бесшумная работа и высокая надёжность. Например, Schneider Electric применяет шаговые двигатели в своих приводах для конвейерных линий, обеспечивая синхронизацию нескольких осей.
Монтаж и эксплуатация
При монтаже важно закрепить двигатель на жёстком основании, избегая вибраций. Подключение выполняется строго по схеме: для биполярных двигателей — мостовая схема, для униполярных — с отводами от средней точки. Драйвер должен быть выбран с запасом по току на 20-30%. В эксплуатации следует контролировать температуру корпуса (не более 80-90°C). При перегреве или потере шагов необходимо снизить частоту или увеличить ток. Регулярная проверка подшипников и чистка от пыли продлевают срок службы. Качественные шаговые двигатели от проверенных брендов обеспечивают миллионы циклов без отказов.
