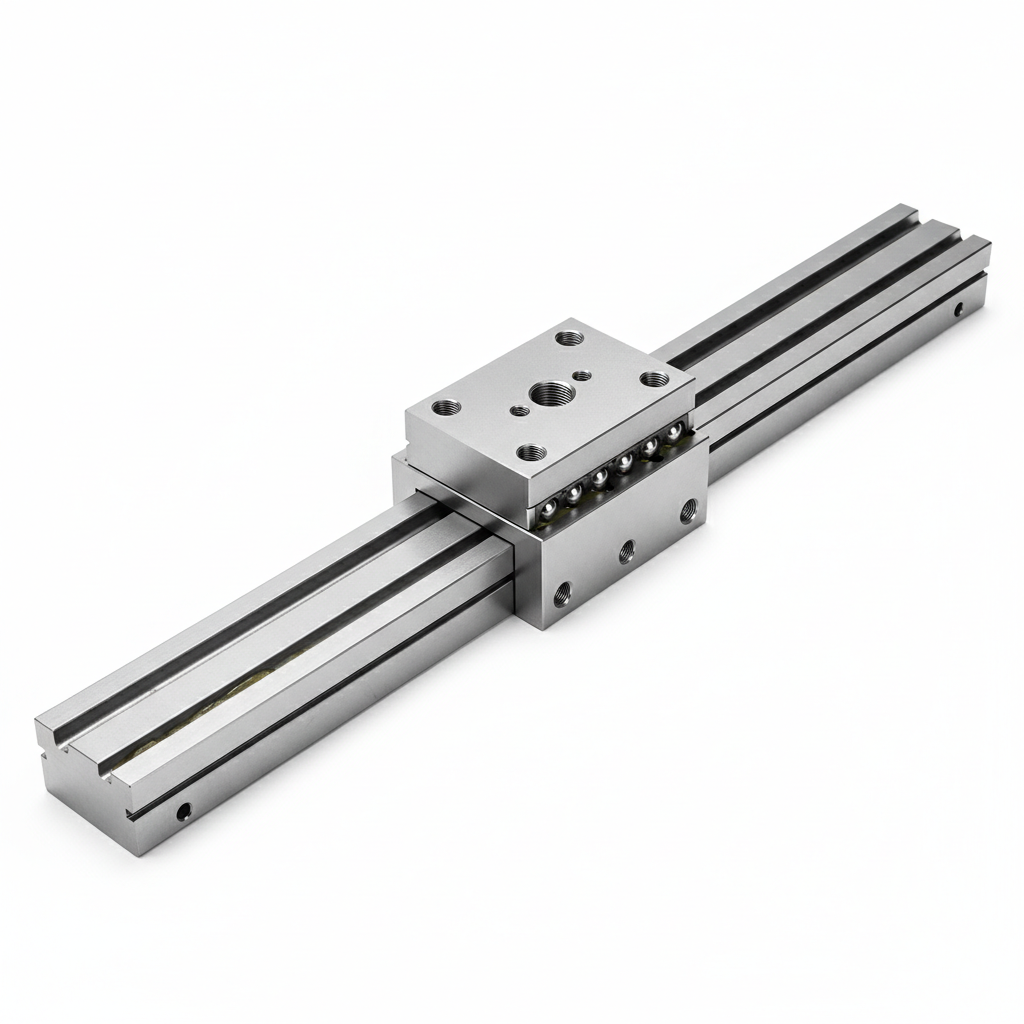

Линейные направляющие — это механические узлы, обеспечивающие прямолинейное перемещение подвижных частей оборудования с минимальным трением и высокой точностью позиционирования. Они представляют собой комбинацию рельса (направляющей) и каретки (ползуна), которая движется по нему за счёт тел качения (шариков или роликов) или скольжения. Основное назначение — направлять и поддерживать движущиеся компоненты станков, роботов, измерительных машин и другого автоматизированного оборудования. В зависимости от конструкции различают шариковые линейные направляющие (наиболее распространённые), роликовые (для высоких нагрузок) и профильные рельсы с плоскими или V-образными канавками. Ключевые параметры: динамическая и статическая грузоподъёмность (от нескольких сотен до десятков тысяч ньютонов), точность перемещения (классы точности P, H, N — от 3 до 30 мкм на метр), скорость перемещения (до 10 м/с) и жёсткость. Материалы: закалённая сталь (обычно 100Cr6) с шлифованной поверхностью, реже нержавеющая сталь для агрессивных сред. Типы смазки: консистентная (литиевые смазки) или масляная (централизованные системы).

При выборе линейных направляющих учитывают: требуемую точность (прецизионные станки ЧПУ требуют класс P, упаковочное оборудование — N), нагрузку (статическую и динамическую), условия эксплуатации (пыль, влага, температура — для тяжёлых сред применяют защитные сильфоны или металлические шторки), монтажные допуски (параллельность, соосность). Важно соотнести размеры: ширина рельса от 15 до 65 мм, длина до 6000 мм, количество кареток на рельс — от 1 до 4. Для высокоскоростных применений (деревообработка, лазерная резка) выбирают направляющие с увеличенным шагом тел качения и низким коэффициентом трения (0.001–0.005). В тяжёлых прессах и штамповочном оборудовании применяют роликовые направляющие с повышенной жёсткостью.

Отрасли применения и бренды

Линейные направляющие используются в станкостроении (фрезерные, токарные, шлифовальные станки), робототехнике (линейные модули, манипуляторы), упаковочных линиях, медицинском оборудовании (КТ, МРТ), измерительных машинах и автоматизации складов. Среди производителей выделяется THOMSON INDUSTRIES — американский бренд, предлагающий широкую гамму профильных рельсов и кареток серий 1, 2, 3 с различными классами точности и грузоподъёмностью до 50 кН. Также распространены изделия INA (подразделение Schaeffler) с роликовыми направляющими серий RUE и RUS, HIWIN с шариковыми направляющими серий EG, MG, QH и THK (японский бренд) с моделями SHS, SR, HSR. В каталоге solid-gr.ru представлены все эти бренды, что позволяет подобрать компоненты для любых задач — от лёгких упаковочных автоматов до тяжёлых обрабатывающих центров.
