RF Разъёмы

RF разъёмы, также известные как коаксиальные соединители, предназначены для подключения радиочастотных кабелей к оборудованию в системах передачи сигналов на частотах от постоянного тока до десятков гигагерц. Они обеспечивают согласование волнового сопротивления, минимальные потери и экранирование от электромагнитных помех. Основные типы включают BNC (байонетный, до 4 ГГц), SMA (резьбовой, до 18 ГГц), N-тип (резьбовой, до 11 ГГц), TNC (резьбовой с улучшенной герметизацией, до 11 ГГц) и 7/16 DIN (для высоких мощностей, до 7,5 ГГц). Выбор разъёма определяется частотным диапазоном, мощностью сигнала, условиями эксплуатации и типом кабеля. Например, для мобильных антенн часто используют SMA, для базовых станций — N-тип или 7/16 DIN. Важны параметры: волновое сопротивление (обычно 50 Ом для передачи сигнала или 75 Ом для видео), диапазон рабочих частот, вносимые потери (не более 0,1–0,5 дБ), КСВН (коэффициент стоячей волны по напряжению, желательно менее 1,2), материал контактов (латунь с покрытием золотом или серебром для защиты от коррозии) и изолятора (PTFE/тефлон для высокой термостойкости).

Конструктивные особенности

Конструкция RF разъёма включает центральный контакт (штырь или гнездо), диэлектрик, внешний проводник и корпус с механизмом фиксации. Центральный контакт передаёт сигнал, внешний проводник служит экраном. Фиксация бывает байонетной (быстрое соединение поворотом), резьбовой (надёжное соединение с защитой от вибрации) или push-pull (для плотных монтажей). Герметичные разъёмы (IP67/IP68) применяются в наружных установках. Разъёмы могут быть прямыми или угловыми (под 90°), для печатного монтажа или панельные. Важно учитывать, что каждый тип имеет стандартный размер резьбы и допуски, определённые стандартами IEC 60169 и MIL-STD-348. Например, разъёмы SMA (SubMiniature version A) имеют резьбу 1/4-36 UNEF и рассчитаны на 500 циклов соединения, а N-тип — на 1/4-28 UNEF и до 1000 циклов.

Области применения

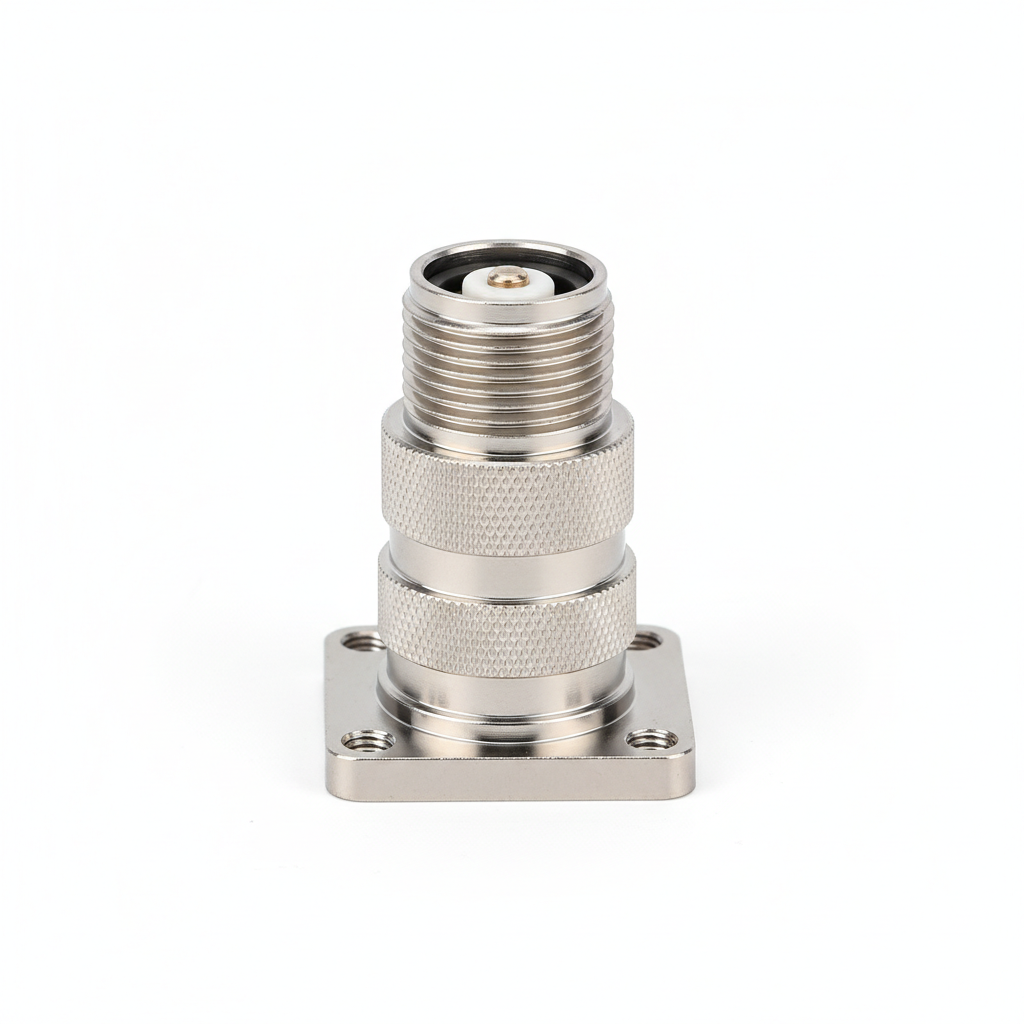

RF разъёмы используются в телекоммуникациях (базовые станции сотовой связи, Wi-Fi роутеры), радиоэлектронике (приёмопередатчики, анализаторы спектра), спутниковой связи (антенные системы), радиолокации, медицинском оборудовании (МРТ, УЗИ), измерительной технике (осциллографы, генераторы сигналов) и в системах автоматизации. В каталоге представлены разъёмы бренда RF Industries, который специализируется на производстве соединителей для коммерческих и военных применений. Линейка RF Industries включает серии для кабелей RG58, RG213, LMR-400 и других, с частотным диапазоном до 18 ГГц. При выборе разъёма необходимо сопоставить его характеристики с параметрами кабеля и оборудования, а также учесть условия окружающей среды (температура, влажность, вибрация). Для наружной установки обязательна герметизация силиконовыми уплотнителями или использование разъёмов с защитой от пыли и влаги. Качественный монтаж с использованием обжимного инструмента или пайки гарантирует стабильный контакт и минимальные потери.
