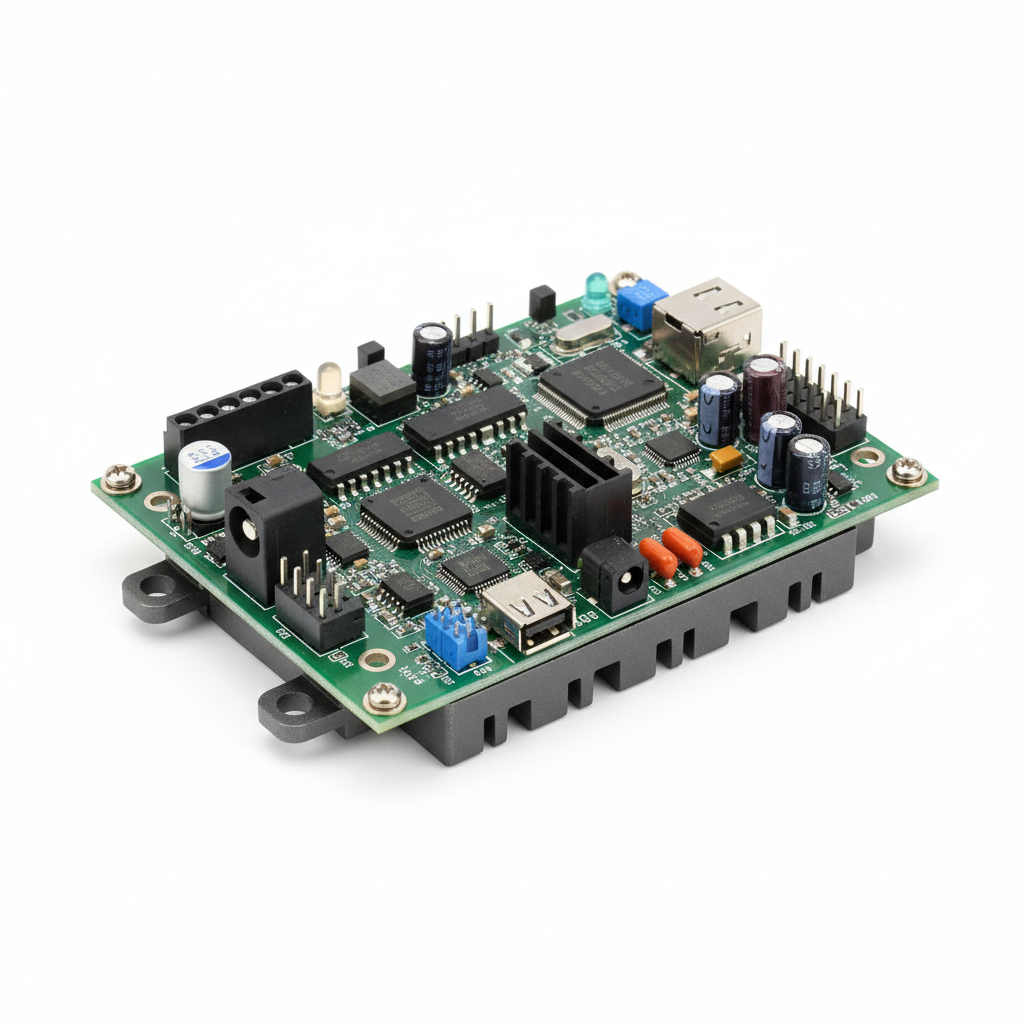

Платы
Платы — это базовые элементы современных электронных устройств, представляющие собой диэлектрические подложки с нанесенными проводящими дорожками и контактными площадками для монтажа компонентов. Они служат механической основой и электрическим соединителем для микросхем, резисторов, конденсаторов, разъемов и других деталей. В зависимости от технологии изготовления и числа слоев платы делятся на односторонние (1 слой меди), двусторонние (2 слоя) и многослойные (от 4 до 60+ слоев). Многослойные платы используются в сложных цифровых устройствах, где требуется высокая плотность монтажа и экранирование сигналов. Также различают гибкие платы на полиимидной основе, применяемые в портативной технике, и жестко-гибкие комбинации. Основные материалы: стеклотекстолит FR-4 (стандарт для большинства задач), высокочастотные ламинаты (Rogers, PTFE) для СВЧ-устройств и металлизированные основания для мощных светодиодов и силовых ключей.
Типы и конструктивные особенности
По количеству слоев: односторонние (самые дешевые, для простых схем), двусторонние (основной тип для потребительской электроники), многослойные (для компьютеров, телекоммуникационного оборудования). По жесткости: жесткие (FR-4, CEM-1, CEM-3), гибкие (полиимид), жестко-гибкие. По технологии паяльной маски: зеленая (стандарт), красная, синяя, черная, белая — цвет не влияет на электрические свойства, но важен для эстетики и оптического контроля. Толщина меди: от 0.5 oz (18 мкм) до 4 oz (140 мкм) для силовых цепей. Поверхностная финишная обработка: HASL (горячее лужение), ENIG (иммерсионное золото), OSP (органический консервант), Immersion Silver — выбор зависит от требований к паяемости и срокам хранения.
Области применения
Платы используются во всех отраслях электроники: от бытовой техники и автомобильной электроники до промышленной автоматизации, медицинского оборудования и авионики. В промышленности они применяются в контроллерах, частотных преобразователях, блоках питания, измерительных приборах. В автомобильной отрасли — в ECU, системах ABS, информационно-развлекательных комплексах. В телекоммуникациях — в маршрутизаторах, базовых станциях, оптических модулях. Производители, такие как STMicroelectronics и onsemi, поставляют эталонные платы и отладочные модули для своих микросхем, что ускоряет разработку. Bourns и Yageo выпускают пассивные компоненты (резисторы, конденсаторы, индуктивности), которые монтируются на платы. Vishay предлагает силовые модули и диоды, а Broadcom — специализированные платы для оптоэлектроники и сетевых решений.
Критерии выбора платы
При подборе платы для конкретного проекта необходимо учитывать: 1) количество слоев и минимальную ширину дорожек/зазоров (от 0.1 мм для стандартных технологий до 0.05 мм для HDI); 2) материал основы: FR-4 подходит для большинства применений, но для высоких частот (>1 ГГц) требуются ламинаты с низкой диэлектрической проницаемостью (Rogers, Teflon); 3) толщину меди: для силовых цепей выбирают 2-4 oz; 4) требования к термостойкости: Tg (температура стеклования) должна быть выше рабочих температур, обычно 130-180°C; 5) наличие линий передачи с контролируемым импедансом для цифровых высокоскоростных интерфейсов (USB 3.0, PCIe, Ethernet); 6) класс точности изготовления: от 1-го (стандарт) до 3-го (авиация, военная техника); 7) финишное покрытие: ENIG рекомендуется для тонкого шага компонентов (BGA, QFN), HASL — для обычных SMD и выводных деталей.
Монтаж и эксплуатация
Платы могут поставляться как голые (без компонентов) для последующего монтажа на производстве, либо с установленными элементами (сборка). Монтаж выполняется методами SMT (поверхностный монтаж) или THT (сквозные отверстия). При пайке важно соблюдать температурный профиль, чтобы избежать расслоения материала. После сборки платы проходят электрический контроль (ICT, летучие зонды) и функциональное тестирование. В эксплуатации платы должны быть защищены от влаги, пыли и механических воздействий — для этого применяют конформные покрытия (акриловые, уретановые, силиконовые). Хранение плат до монтажа требует соблюдения влажностного режима (особенно для OSP и ENIG) во избежание окисления. Качественные платы от проверенных поставщиков (STMicroelectronics, onsemi, Bourns, Yageo, Vishay, Broadcom) обеспечивают стабильную работу устройств в течение всего срока службы.
