Измерительные щупы — это специализированные приспособления, предназначенные для временного подключения измерительных приборов (мультиметров, осциллографов, анализаторов спектра) к контактным площадкам, выводам компонентов или проводникам на печатных платах, в разъемах и клеммных колодках. Они обеспечивают надежный электрический контакт без необходимости пайки или механического закрепления, что критично при прототипировании, ремонте и контроле качества электронных устройств. В отличие от стандартных щупов мультиметра, промышленные измерительные щупы часто имеют сменные наконечники, пружинные механизмы для захвата выводов и изолированные рукоятки для работы в условиях повышенного напряжения.

Устройство и принцип работы

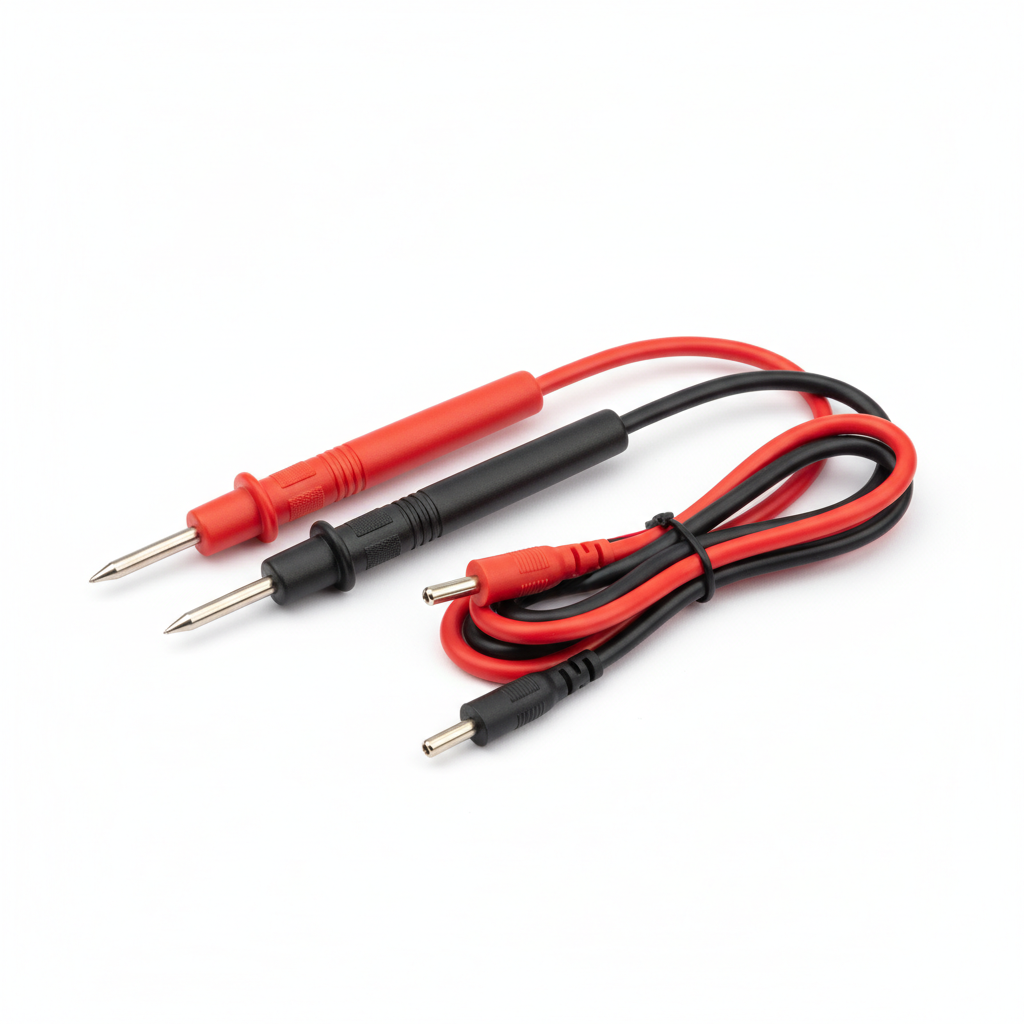

Типичный измерительный щуп состоит из проводящего наконечника (игла, крючок, зажим типа «крокодил»), изолированного корпуса и кабеля с разъемом (BNC, 4 мм банан, SMA). Внутри корпуса может быть установлен предохранитель или резистор для защиты прибора от перегрузок. Пружинные щупы (pogo pins) обеспечивают подпружиненный контакт, что исключает повреждение контактных площадок и гарантирует стабильное соединение даже при вибрациях. Для высокочастотных измерений применяются щупы с коаксиальным экранированием, минимизирующие паразитную емкость и индуктивность.

Виды и типы измерительных щупов

По конструкции выделяют: игольчатые щупы для контакта с планарными поверхностями; крючковые щупы (например, E-Z-Hook) для захвата выводов компонентов; зажимные щупы для проводов и клемм; высоковольтные щупы с усиленной изоляцией для цепей до 1000 В и выше; ВЧ-щупы для осциллографов с полосой пропускания до нескольких ГГц. По типу разъема различают щупы с разъемами 4 мм, BNC, SMA и специализированные для определенных приборов. Для работы с микросхемами в корпусах BGA или QFN применяются щупы с микроиглами и регулируемыми держателями.

Критерии выбора

При подборе измерительного щупа необходимо учитывать: измеряемое напряжение (категория CAT I/II/III/IV), ток (до 10 А у мощных моделей), частотный диапазон (постоянный ток до 500 МГц для стандартных щупов), тип наконечника (игла, крюк, клипса), длину кабеля (0,5–2 м) и материал изоляции (силикон, ПВХ, тефлон). Для работы с мелкими SMD-компонентами предпочтительны щупы с тонкими иглами (0,3–0,5 мм) и пружинным поджатием. Бренды Pomona, SCHUTZINGER и E-Z-Hook предлагают широкий выбор щупов с различными характеристиками, включая модели с двойной изоляцией и сменными наконечниками.

Отрасли применения

Измерительные щупы востребованы в: ремонте и производстве электроники (тестирование плат после пайки); лабораториях разработчиков (отладка прототипов); сервисных центрах (диагностика бытовой и промышленной техники); образовательных учреждениях (лабораторные работы); аэрокосмической и оборонной промышленности (контроль бортовой электроники). В условиях автоматизированного тестирования используются щупы с фиксацией на роботизированных манипуляторах, например, модели SCHUTZINGER с пневматическим приводом.

Монтаж и эксплуатация

Для подключения щупа к прибору используется соответствующий разъем. При работе с высокими напряжениями (выше 50 В) обязательно применять щупы с двойной изоляцией и ограничителями тока. Наконечники должны быть чистыми и не иметь окислов; для очистки применяют изопропиловый спирт. Пружинные щупы требуют периодической проверки усилия поджатия. Хранить щупы рекомендуется в чехлах или на подставке, избегая перегибов кабеля. При измерении в цепях с быстрыми переходными процессами следует использовать щупы с минимальной паразитной емкостью (например, Pomona 6341 с емкостью 1 пФ).
