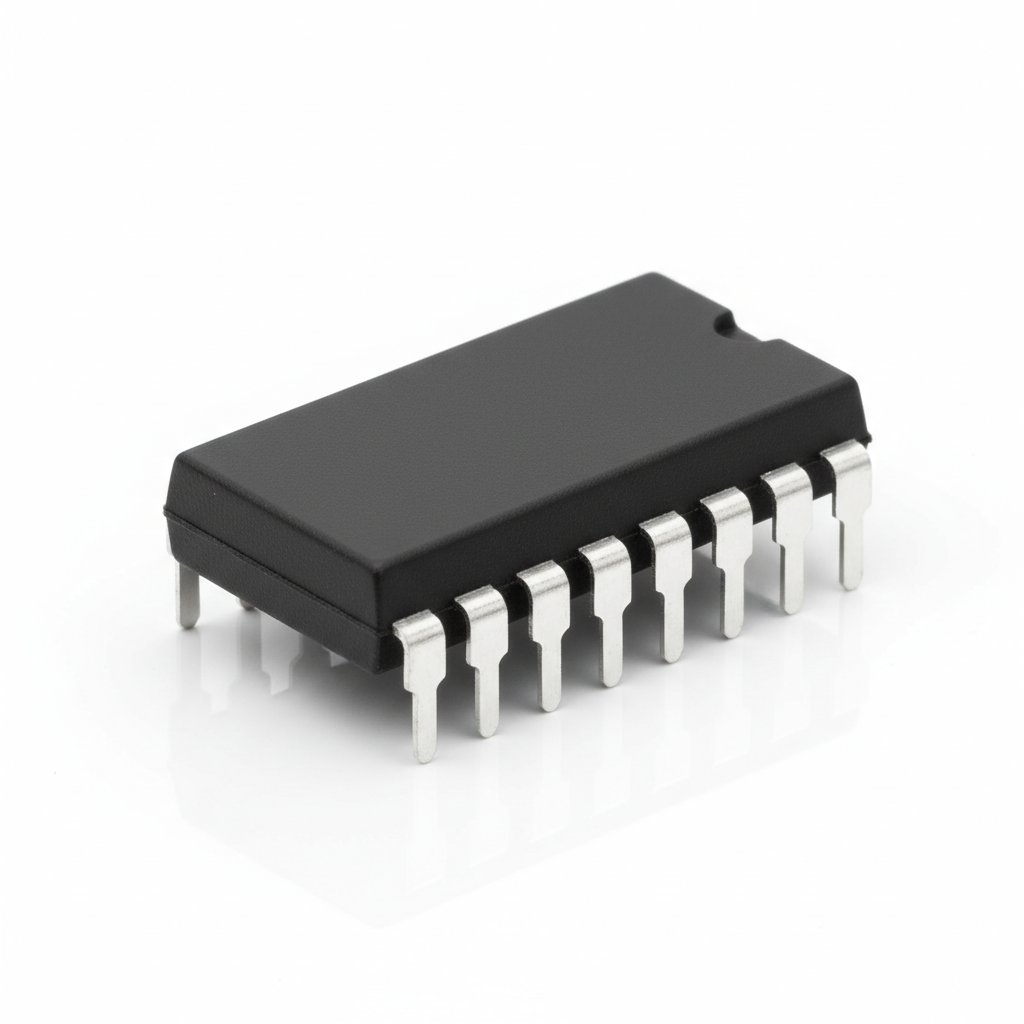

Оптопары
Оптопары — это электронные компоненты, предназначенные для гальванической развязки цепей управления и силовых или сигнальных линий. Они обеспечивают передачу электрического сигнала между изолированными частями схемы с помощью оптического излучения, что позволяет защитить чувствительные элементы от помех, высокого напряжения и обратных токов. В состав оптопары входят светоизлучающий элемент (обычно светодиод) и фотоприёмник (фотодиод, фототранзистор, фототиристор или фотосимистор), помещённые в единый корпус. При подаче тока на светодиод он генерирует свет, который улавливается фотоприёмником и преобразуется обратно в электрический сигнал. Такая конструкция исключает электрическое соединение между входом и выходом, обеспечивая сопротивление изоляции до нескольких гигаом и выдерживаемое напряжение от 1 до 10 кВ и выше.
Типы оптопар и их особенности
По типу фотоприёмника оптопары делятся на несколько категорий. Оптопары с фототранзистором — наиболее распространённый тип, используемый для передачи цифровых и аналоговых сигналов с частотой до нескольких сотен килогерц. Они подходят для интерфейсов связи, изоляции цепей управления микроконтроллерами. Оптопары с фотодиодом отличаются высоким быстродействием (до нескольких мегагерц) и применяются в высокоскоростных линиях передачи данных, например, в промышленных шинах. Оптопары с фототиристором или фотосимистором предназначены для управления нагрузками переменного тока — они используются в схемах включения двигателей, нагревателей, осветительных приборов. Также существуют оптопары с выходом на логических элементах (опто-логические), которые интегрируют в корпус дополнительную обработку сигнала.
Критерии выбора оптопар
При подборе оптопары для конкретного применения необходимо учитывать несколько параметров. Напряжение изоляции (изоляционная способность) — ключевая характеристика, определяющая максимальное напряжение, которое может быть приложено между входом и выходом без пробоя. Для сетевых приложений (220 В) требуется изоляция не менее 4 кВ, для промышленного оборудования — до 10 кВ. Токовый коэффициент передачи (CTR) показывает, какую часть тока светодиода способен воспроизвести фотоприёмник; для надёжной работы в логических схемах CTR должен быть не менее 50% при номинальном токе. Быстродействие (время нарастания/спада) важно для высокочастотных сигналов — для скоростных интерфейсов выбирают оптопары с временем менее 1 мкс. Также учитывают диапазон рабочих температур (обычно от -40 до +85°C или -55 до +125°C) и тип корпуса (DIP, SOIC, SMD для поверхностного монтажа).
Отрасли применения и монтаж
Оптопары широко используются в силовой электронике для гальванической развязки цепей управления силовыми ключами (IGBT, MOSFET) в преобразователях частоты, источниках бесперебойного питания, сварочных инверторах. В промышленной автоматике они обеспечивают изоляцию между контроллерами и датчиками, исполнительными механизмами, интерфейсами RS-485, CAN. В медицинской технике оптопары применяют для защиты пациентов от поражения током. В телекоммуникационном оборудовании — для изоляции линий связи. Монтаж оптопар выполняется пайкой волной или ручной пайкой при температуре не выше 260°C в течение 10 секунд. При проектировании печатной платы следует соблюдать зазоры по изоляции между выводами входа и выхода (не менее 8 мм для 4 кВ). Для повышения надёжности в условиях вибраций и влажности рекомендуется применение оптопар с усиленной изоляцией, например, от бренда ISOCOM, который предлагает сертифицированные компоненты для промышленной электроники. Компания ISOCOM известна своей продукцией с высокими показателями изоляции и стабильностью параметров в широком диапазоне температур. Другие производители, такие как Toshiba и Broadcom, также выпускают оптопары для специализированных задач, но ISOCOM особенно популярен в сегменте B2B-поставок для российского рынка. При выборе оптопары для устройств, работающих в условиях повышенных требований к безопасности, обязательно учитывайте наличие сертификатов UL и VDE.
В каталоге представлено 196 позиций оптопар различных типов и корпусов. Для упрощения подбора используйте фильтры по напряжению изоляции, CTR и типу фотоприёмника. Если вы не уверены в выборе — обратитесь к нашим инженерам, они помогут подобрать аналог или рассчитать параметры для вашей схемы. Оптопары от ISOCOM и других брендов в наличии на складе, отгрузка осуществляется в течение 1-2 рабочих дней.
