<p>Vishay TCMT4600 — четырехканальная оптопара с фототранзисторным выходом и входом переменного тока в миниатюрном корпусе Half-Pitch Mini-Flat (SOIC-16). Изоляция переменного тока 3750 В RMS. Низкая проходная емкость (тип. 0.3 пФ). Широкий диапазон рабочих температур от -40 до +100 °C. Коэффициент передачи тока (CTR) от 80 до 300 % при IF = ±5 мА, VCE = 5 В. Применяется в программируемых логических контроллерах. Сертифицирован по UL 1577, cUL, DIN EN 60747-5-5, BSI, CQC, FIMKO.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>Оптопара, фототранзисторный выход, вход AC</td></tr><tr><td>Количество каналов</td><td>4</td></tr><tr><td>Корпус</td><td>Half-Pitch Mini-Flat (SOIC-16)</td></tr><tr><td>Напряжение изоляции (RMS)</td><td>3750 В</td></tr><tr><td>Проходная емкость (тип.)</td><td>0.3 пФ</td></tr><tr><td>Диапазон рабочих температур</td><td>-40...+100 °C</td></tr><tr><td>CTR (IF=±5 мА, VCE=5 В)</td><td>80...300 %</td></tr><tr><td>Максимальное напряжение коллектор-эмиттер</td><td>70 В</td></tr><tr><td>Максимальный ток коллектора</td><td>50 мА</td></tr><tr><td>Максимальный прямой ток</td><td>±60 мА</td></tr></table>

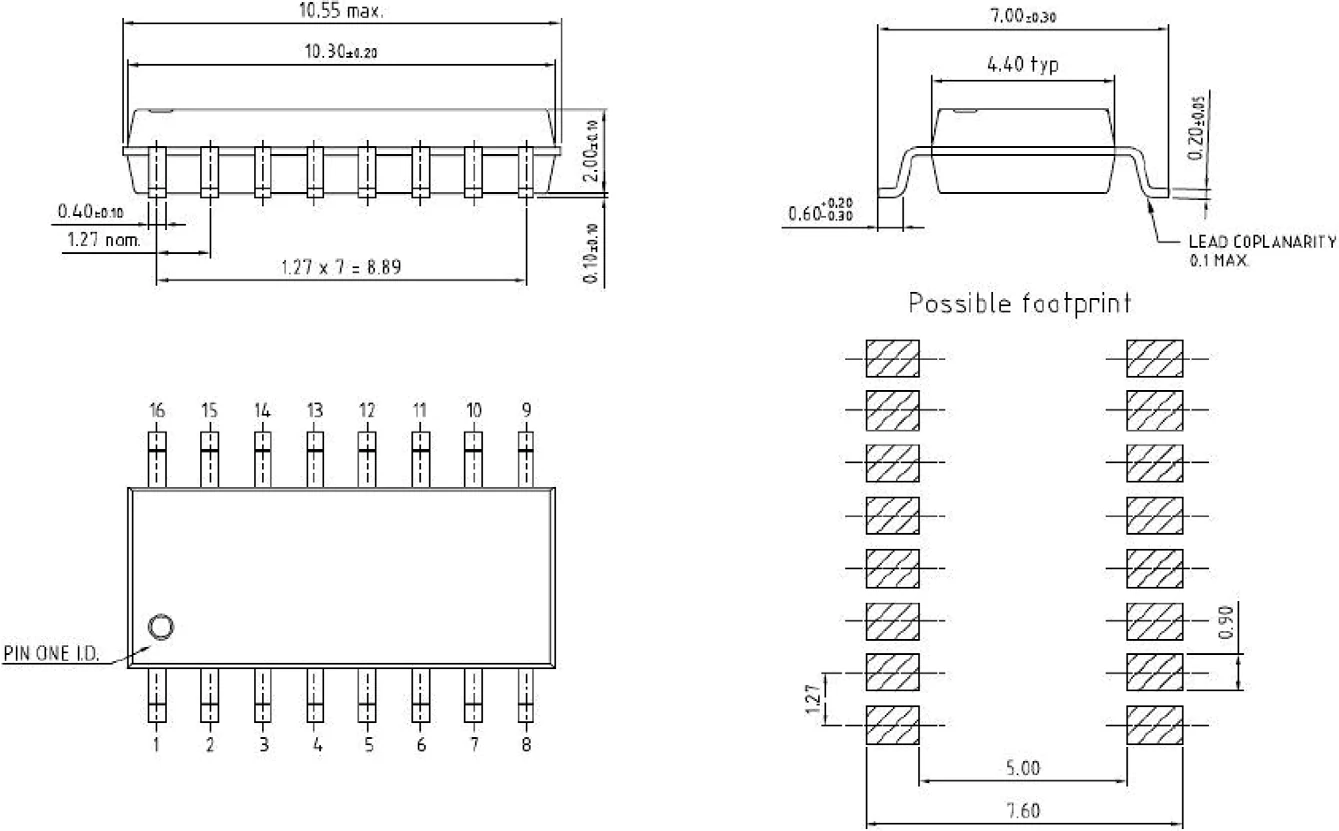

<p>Vishay TCMT4100 — четырехканальная оптопара с фототранзисторным выходом в миниатюрном корпусе SSOP-16 с половинным шагом выводов. Состоит из фотодиода, оптически связанного с арсенид-галлиевым инфракрасным светодиодом. Основные характеристики: напряжение изоляции 3750 В RMS, низкая емкость связи 0.3 пФ, коэффициент передачи тока (CTR) от 50 до 600 % при IF=5 мА, VCE=5 В. Диапазон рабочих температур от -40 до +100 °C. Применяется в программируемых логических контроллерах, модемах, автоответчиках и других устройствах. Имеет сертификаты UL, cUL, DIN EN 60747-5-5 (VDE 0884), BSI, FIMKO.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип корпуса</td><td>SSOP-16, quad channel</td></tr><tr><td>Напряжение изоляции (RMS)</td><td>3750 V</td></tr><tr><td>Емкость связи (тип.)</td><td>0.3 pF</td></tr><tr><td>Коэффициент передачи тока (CTR) при IF=5 мА, VCE=5 В</td><td>50 - 600 %</td></tr><tr><td>Максимальное напряжение коллектор-эмиттер</td><td>70 V</td></tr><tr><td>Максимальный ток коллектора</td><td>50 mA</td></tr><tr><td>Диапазон рабочих температур</td><td>-40 to +100 °C</td></tr><tr><td>Напряжение насыщения коллектор-эмиттер (тип.)</td><td>0.3 V</td></tr><tr><td>Время включения (тип.)</td><td>9.5 μs</td></tr><tr><td>Время выключения (тип.)</td><td>8.5 μs</td></tr></table>
