STMicroelectronics - Микросхемы

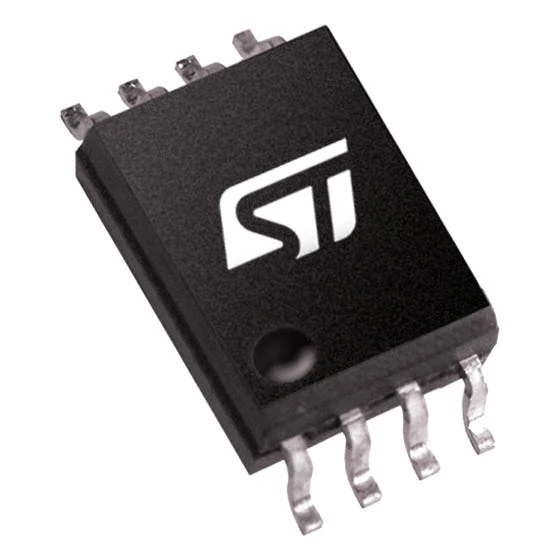

<p>UC3844B — это высокопроизводительный ШИМ-контроллер тока от STMicroelectronics, предназначенный для реализации схем управления током с фиксированной частотой в offline- и DC-DC преобразователях. Внутренние схемы включают подстроенный генератор для точного управления коэффициентом заполнения, блокировку при пониженном напряжении (UVLO) с гистерезисом, точный опорный источник, логику защелки, ШИМ-компаратор с ограничением тока и выходной каскад с totem-pole для управления N-канальными MOSFET. Особенности: низкий пусковой и рабочий ток, работа в режиме тока до 500 кГц, гарантированная частота генератора 250 кГц, автоматическая компенсация прямого хода. Для UC3844B пороги UVLO: включение 16 В, выключение 10 В; максимальный коэффициент заполнения менее 50% за счет внутреннего триггера.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>ШИМ-контроллер тока</td></tr><tr><td>Режим работы</td><td>Токовый режим</td></tr><tr><td>Максимальная частота</td><td>500 кГц</td></tr><tr><td>Порог UVLO (включение)</td><td>16 В</td></tr><tr><td>Порог UVLO (выключение)</td><td>10 В</td></tr><tr><td>Максимальный коэффициент заполнения</td><td>&lt; 50%</td></tr><tr><td>Пусковой ток</td><td>&lt; 0.5 мА</td></tr><tr><td>Выходной каскад</td><td>Totem-pole</td></tr><tr><td>Корпус</td><td>SO-8</td></tr></table>

<p>STPIC6C595TTR — это монолитный средне-вольтовый, низкотоковый силовой 8-битный сдвиговый регистр, предназначенный для систем с умеренной нагрузкой, таких как светодиоды. Устройство содержит встроенный фиксатор напряжения на выходах для защиты от индуктивных переходных процессов. Применяется для реле, соленоидов и других низкотоковых или средне-вольтовых нагрузок. Имеет 8-битный последовательно-параллельный сдвиговый регистр, питающий 8-битный D-типа регистр хранения. Выходы — низкосторонние открытые стоки DMOS-транзисторы с номиналом 33 В и 100 мА непрерывного тока стока. Каждый выход обеспечивает ограничение тока до 250 мА при 25°C. Устройство обеспечивает защиту от электростатического разряда до 1.5 кВ (человеческое тело) и 150 В (машинная модель). Рабочий диапазон температур корпуса от -40°C до 125°C. Ключевые особенности: низкое энергопотребление, каскадируемость, низкое сопротивлени</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>Power logic 8-bit shift register</td></tr><tr><td>Входное напряжение (мин.)</td><td>4.5 В</td></tr><tr><td>Входное напряжение (макс.)</td><td>5.5 В</td></tr><tr><td>Напряжение питания (мин.)</td><td>4.5 В</td></tr><tr><td>Напряжение питания (макс.)</td><td>5.5 В</td></tr><tr><td>Рабочая температура (мин.)</td><td>-40 °C</td></tr><tr><td>Рабочая температура (макс.)</td><td>125 °C</td></tr><tr><td>Корпус</td><td>TSSOP-16L</td></tr><tr><td>Упаковка</td><td>Tape And Reel</td></tr><tr><td>Выходное напряжение фиксации</td><td>33 В</td></tr></table>

<p>L6385ED — это простой и компактный высоковольтный драйвер затворов, изготовленный по технологии BCD «offline», предназначенный для управления полумостом из силовых MOSFET или IGBT. Плавающая секция верхнего плеча работает с напряжением до 600 В. Выходы могут независимо потреблять (sink) 650 мА и отдавать (source) 400 мА, а также могут одновременно переключаться в высокое состояние для управления асимметричными полумостовыми конфигурациями. Устройство имеет два входа и два выхода, выходы переключаются синфазно со входами. Логические входы совместимы с CMOS/TTL. Встроенный бутстрапный диод обеспечивает компактное и надежное решение. Имеется защита от пониженного напряжения (UVLO) на секциях нижнего и верхнего плеча (VCC и VBOOT). Доступен в корпусе SO-8.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Operating Range</td><td>Industrial</td></tr><tr><td>Operating Temp Min Celsius</td><td>-40.0</td></tr><tr><td>Operating Temp Max Celsius</td><td>125.0</td></tr><tr><td>ECCN US</td><td>EAR99</td></tr><tr><td>ECCN EU</td><td>NEC</td></tr><tr><td>Packing Type</td><td>Tube</td></tr><tr><td>RoHs compliant</td><td>Ecopack2</td></tr><tr><td>Grade</td><td>Industrial</td></tr><tr><td>Package Name</td><td>SO-8</td></tr><tr><td>High voltage rail</td><td>up to 600 V</td></tr></table>
