STMicroelectronics - Усилители операционные

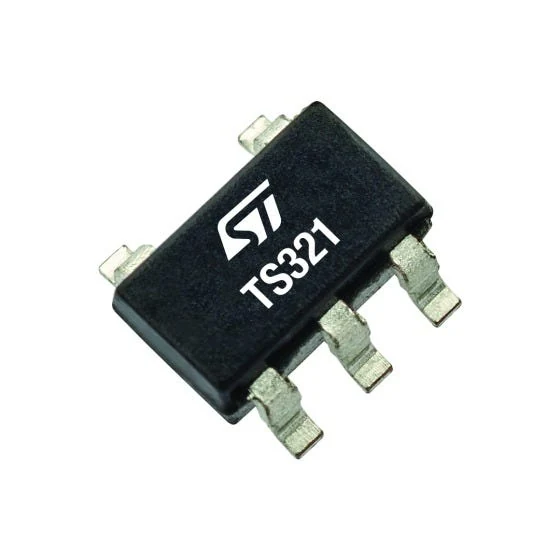

<p>TS321ILT — промышленный маломощный одноканальный операционный усилитель в корпусе SOT23-5L. Предназначен для недорогих приложений, где важна экономия места. Устройство имеет входной синфазный диапазон, включающий землю, что позволяет использовать его в однополярных источниках питания. Основные характеристики: большой размах выходного напряжения от 0 до 3.5 В (при Vcc=5 В), низкий ток потребления 500 мкА, низкий входной ток смещения 20 нА, низкое входное напряжение смещения (макс. 4 мВ для TS321). Широкий диапазон питания: однополярное 3–30 В, двуполярное ±1.5–±15 В. Устойчив к высоким емкостным нагрузкам. Промышленный температурный диапазон: от -40 до 125 °C.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>Операционный усилитель</td></tr><tr><td>Количество каналов</td><td>1</td></tr><tr><td>Корпус</td><td>SOT23-5L</td></tr><tr><td>Минимальное напряжение питания (однополярное)</td><td>3 В</td></tr><tr><td>Максимальное напряжение питания (однополярное)</td><td>30 В</td></tr><tr><td>Диапазон двуполярного питания</td><td>±1.5 В до ±15 В</td></tr><tr><td>Ток потребления</td><td>500 мкА</td></tr><tr><td>Входной ток смещения</td><td>20 нА</td></tr><tr><td>Входное напряжение смещения (макс.)</td><td>4 мВ</td></tr><tr><td>Диапазон рабочих температур</td><td>-40 до 125 °C</td></tr></table>

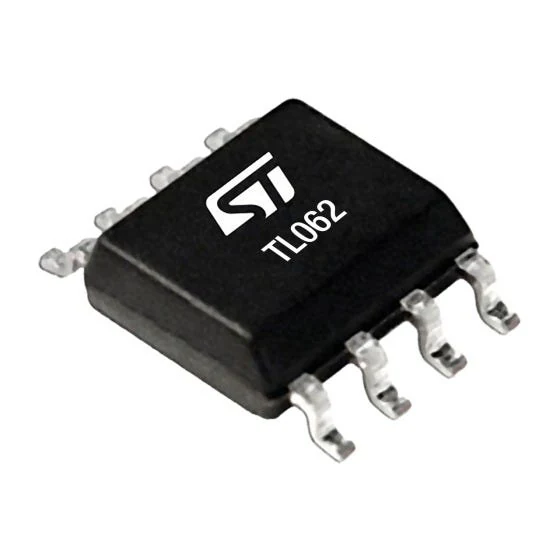

<p>TL062IDT — это промышленный (Industrial grade) сдвоенный операционный усилитель с JFET-входом от STMicroelectronics в корпусе SO-8. Устройство характеризуется очень низким энергопотреблением (200 мкА), широким диапазоном синфазного напряжения (до VCC+) и дифференциального напряжения, низкими входными токами смещения и сдвига, а также высокой скоростью нарастания выходного напряжения (3.5 В/мкс). Имеет внутреннюю частотную коррекцию, защиту выхода от короткого замыкания и устойчив к защелкиванию. Диапазон напряжений питания: от 6 до 36 В. Рабочая температура: от -40 до +105 °C. Упаковка: лента и катушка. Соответствует стандарту RoHS и Ecopack3.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>Сдвоенный операционный усилитель с JFET-входом</td></tr><tr><td>Корпус</td><td>SO-8</td></tr><tr><td>Напряжение питания, мин.</td><td>6.0 В</td></tr><tr><td>Напряжение питания, макс.</td><td>36.0 В</td></tr><tr><td>Рабочая температура, мин.</td><td>-40.0 °C</td></tr><tr><td>Рабочая температура, макс.</td><td>105.0 °C</td></tr><tr><td>Потребляемый ток</td><td>200 мкА</td></tr><tr><td>Скорость нарастания</td><td>3.5 В/мкс</td></tr><tr><td>Класс</td><td>Industrial</td></tr><tr><td>Упаковка</td><td>Tape And Reel</td></tr></table>

<p>LM258DT — это низкопотребляющий сдвоенный операционный усилитель от STMicroelectronics в корпусе SO-8 промышленного класса. Микросхема состоит из двух независимых, высокоусилительных, с внутренней частотной коррекцией операционных усилителей, предназначенных для работы от одного источника питания в широком диапазоне напряжений. Низкое потребление тока не зависит от величины напряжения питания. Области применения включают усилители датчиков, блоки усиления постоянного тока и все стандартные схемы на операционных усилителях. Усилители могут питаться от стандартного напряжения 5 В, используемого в логических системах. В линейном режиме синфазное входное напряжение включает землю, и выходное напряжение также может достигать земли при работе от одного источника питания. Ключевые характеристики: внутренняя частотная коррекция, коэффициент усиления по постоянному току 100 дБ, ширина полосы проп</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Supply Voltage Min Volt</td><td>3.0</td></tr><tr><td>Supply Voltage Max Volt</td><td>32.0</td></tr><tr><td>Operating Temp Min Celsius</td><td>-40.0</td></tr><tr><td>Operating Temp Max Celsius</td><td>105.0</td></tr><tr><td>Package Name</td><td>SO-8</td></tr><tr><td>Grade</td><td>Industrial</td></tr><tr><td>Large DC voltage gain</td><td>100 dB</td></tr><tr><td>Wide bandwidth (unity gain)</td><td>1.1 MHz</td></tr><tr><td>Low input bias current</td><td>20 nA</td></tr><tr><td>Low input offset voltage</td><td>2 mV</td></tr></table>
