<p>VIPER12AS (артикул VIPER12AS-E) — это промышленная ИС первичного источника питания (SMPS) в корпусе SO-8, сочетающая специализированный ШИМ-контроллер тока и высоковольтный силовой MOSFET на одном кристалле. Типовые применения: offline-источники питания для зарядных устройств, адаптеров, дежурные источники для телевизоров и мониторов, вспомогательные источники для управления двигателями. Особенности: фиксированная частота переключения 60 кГц, широкий диапазон напряжения VDD от 9 до 38 В, управление по току, вспомогательная блокировка при пониженном напряжении с гистерезисом, высоковольтный источник пускового тока, защита от перегрева, перегрузки по току и перенапряжения с автоматическим перезапуском. Типовая мощность: 8 Вт (195-265 В AC) и 5 Вт (85-265 В AC) для корпуса SO-8.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>SMPS primary IC</td></tr><tr><td>Корпус</td><td>SO-8</td></tr><tr><td>Частота переключения</td><td>60 кГц</td></tr><tr><td>Диапазон напряжения VDD</td><td>9–38 В</td></tr><tr><td>Управление</td><td>токовый режим</td></tr><tr><td>Защита</td><td>от перегрева, перегрузки по току, перенапряжения с авто-перезапуском</td></tr><tr><td>Типовая мощность (195-265 В AC)</td><td>8 Вт (SO-8)</td></tr><tr><td>Типовая мощность (85-265 В AC)</td><td>5 Вт (SO-8)</td></tr><tr><td>Класс</td><td>Industrial</td></tr><tr><td>Упаковка</td><td>Tube</td></tr></table>

<p>Комплементарные силовые транзисторы, изготовленные по планарной технологии с компоновкой «базовый остров». Транзисторы обладают исключительно высоким коэффициентом усиления в сочетании с очень низким напряжением насыщения коллектор-эмиттер. Доступны в корпусе TO-247 промышленного класса. Упаковка: трубка. Соответствуют стандарту RoHS и Ecopack2. Уровень ECCN US: EAR99, ECCN EU: NEC.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>Комплементарные силовые транзисторы</td></tr><tr><td>Технология</td><td>Планарная с компоновкой «базовый остров»</td></tr><tr><td>Корпус</td><td>TO-247</td></tr><tr><td>Упаковка</td><td>Трубка</td></tr><tr><td>Промышленный класс</td><td>Да</td></tr><tr><td>RoHS</td><td>Да</td></tr><tr><td>Ecopack2</td><td>Да</td></tr><tr><td>ECCN US</td><td>EAR99</td></tr><tr><td>ECCN EU</td><td>NEC</td></tr></table>

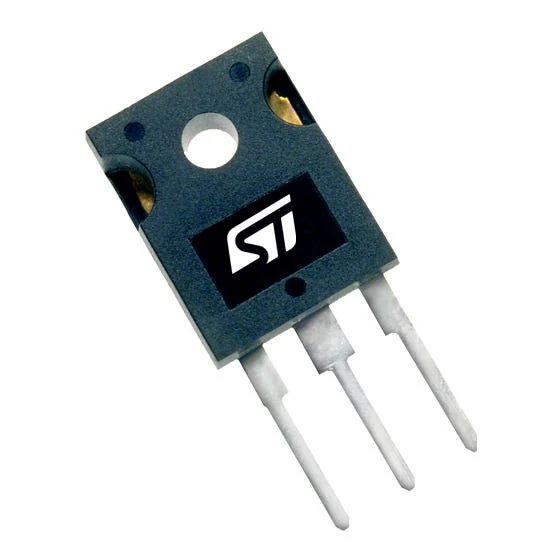

<p>STPS4045CW — это двойной силовой выпрямитель Шоттки с отводом от средней точки, рассчитанный на ток 40 А и напряжение 45 В. Корпус TO-247. Предназначен для использования в низковольтных высокочастотных инверторах, источниках питания с переключением режимов, высокочастотных преобразователях DC-DC, а также для свободного хода и защиты от переполюсовки. Ключевые особенности: очень малые потери проводимости, чрезвычайно быстрое переключение, пренебрежимо малые потери при переключении, лавинная способность, низкое тепловое сопротивление. Компонент совместим с ECOPACK®2.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>Двойной силовой выпрямитель Шоттки</td></tr><tr><td>Ток</td><td>40 A</td></tr><tr><td>Напряжение</td><td>45 V</td></tr><tr><td>Корпус</td><td>TO-247</td></tr><tr><td>Упаковка</td><td>Tube</td></tr><tr><td>Класс</td><td>Industrial</td></tr><tr><td>RoHS</td><td>Да</td></tr><tr><td>ECOPACK</td><td>2</td></tr><tr><td>ECCN US</td><td>EAR99</td></tr><tr><td>ECCN EU</td><td>NEC</td></tr></table>

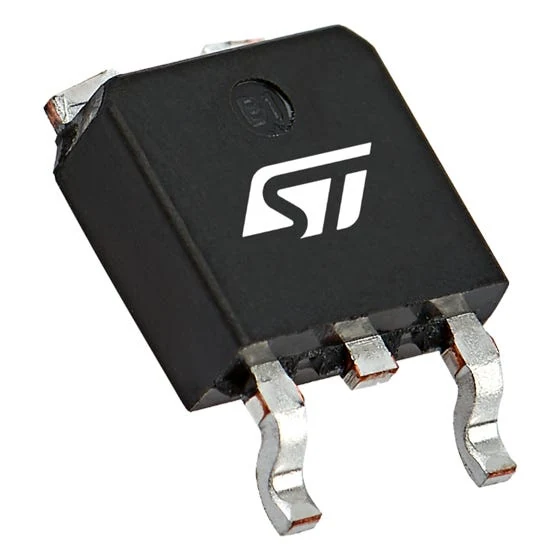

<p>STD110N8F6 — это N-канальный силовой MOSFET на напряжение 80 В, разработанный по технологии STripFET F6 с новой структурой trench gate. Прибор обеспечивает очень низкое сопротивление в открытом состоянии (RDS(on) типично 0.0056 Ом) и рассчитан на ток 110 А. Корпус DPAK. Ключевые особенности: очень низкое сопротивление, низкий заряд затвора, высокая устойчивость к лавинному пробою, низкие потери мощности при управлении затвором. Уровень промышленный, соответствует RoHS и Ecopack2.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>N-канальный Power MOSFET</td></tr><tr><td>Напряжение сток-исток (VDS)</td><td>80 В</td></tr><tr><td>Ток стока (ID)</td><td>110 А</td></tr><tr><td>Сопротивление в открытом состоянии (RDS(on) typ.)</td><td>0.0056 Ом</td></tr><tr><td>Технология</td><td>STripFET F6</td></tr><tr><td>Корпус</td><td>DPAK</td></tr><tr><td>Уровень</td><td>Industrial</td></tr><tr><td>Соответствие RoHS</td><td>Да</td></tr><tr><td>Упаковка</td><td>Tape And Reel</td></tr></table>

<p>SM6T12CA — это TVS диод (подавитель переходных напряжений) от STMicroelectronics, предназначенный для защиты чувствительного оборудования от электростатических разрядов (IEC 61000-4-2, MIL STD 883, метод 3015) и электрических перенапряжений (IEC 61000-4-4 и 5), вызванных коммутацией индуктивных нагрузок, молниями и другими переходными процессами. Устройство рассчитано на импульсную мощность до 600 Вт (10/1000 мкс) и 4 кВт (8/20 мкс). Напряжение запирания (stand-off) составляет 10.2 В. Диод имеет низкий ток утечки: 0.2 мкА при 25 °C и 1 мкА при 85 °C. Максимальная рабочая температура перехода 150 °C. Корпус SMB. Тип — двунаправленный. Технология Planar обеспечивает низкий ток утечки и высокую рабочую температуру.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Peak pulse power (10/1000 μs)</td><td>600 W</td></tr><tr><td>Peak pulse power (8/20 μs)</td><td>4 kW</td></tr><tr><td>Stand-off voltage</td><td>10.2 V</td></tr><tr><td>Leakage current at 25 °C</td><td>0.2 μA</td></tr><tr><td>Leakage current at 85 °C</td><td>1 μA</td></tr><tr><td>Operating junction temperature max</td><td>150 °C</td></tr><tr><td>Package</td><td>SMB</td></tr><tr><td>Direction</td><td>Bidirectional</td></tr><tr><td>Grade</td><td>Industrial</td></tr><tr><td>RoHS</td><td>Compliant (Ecopack2)</td></tr></table>

<p>SM15T33CA — это двунаправленный TVS-диод (подавитель переходных напряжений) от STMicroelectronics в корпусе SMC. Предназначен для защиты чувствительного оборудования от электростатических разрядов (IEC 61000-4-2, MIL STD 883 Method 3015) и электрических перенапряжений (IEC 61000-4-4 и 5). Импульсная мощность: 1500 Вт (10/1000 мкс) до 10 кВт (8/20 мкс). Напряжение запирания: 28.2 В. Диапазон напряжений стояния от 5 В до 188 В. Низкий ток утечки: 0.2 мкА при 25 °C. Максимальная температура перехода: 150 °C. Высокая мощность при Tj max: до 1250 Вт (10/1000 мкс). Планарная технология обеспечивает совместимость с высококлассным оборудованием и импульсными источниками питания. Выводы: матовая луженая отделка. Упаковка: лента и катушка. Размер корпуса: 8 x 5.9 x 2.3 мм. Промышленный класс. Соответствует RoHS и Ecopack2.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>Двунаправленный TVS-диод</td></tr><tr><td>Корпус</td><td>SMC</td></tr><tr><td>Импульсная мощность (10/1000 мкс)</td><td>1500 Вт</td></tr><tr><td>Импульсная мощность (8/20 мкс)</td><td>до 10 кВт</td></tr><tr><td>Напряжение запирания</td><td>28.2 В</td></tr><tr><td>Ток утечки при 25 °C</td><td>0.2 мкА</td></tr><tr><td>Максимальная температура перехода</td><td>150 °C</td></tr><tr><td>Мощность при Tj max (10/1000 мкс)</td><td>до 1250 Вт</td></tr><tr><td>Размер корпуса</td><td>8 x 5.9 x 2.3 мм</td></tr><tr><td>Упаковка</td><td>Tape And Reel</td></tr></table>

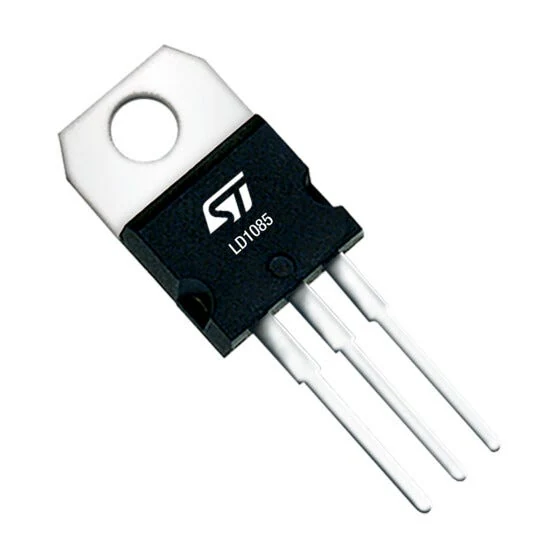

<p>LD1085V — это активный 3-амперный положительный стабилизатор напряжения с низким падением напряжения (LDO) из семейства LD1085, выпускаемый в промышленном корпусе TO-220. Обеспечивает выходной ток до 3 А. Типичное падение напряжения составляет 1,3 В при 3 А, максимальное гарантированное падение — 1,2 В при максимальном выходном токе. Доступен с регулируемым или фиксированным выходным напряжением (1,8 В, 2,5 В, 3,3 В, 5 В). Допуск выходного напряжения: ±1% при 25 °C и ±2% во всем температурном диапазоне. Ток покоя протекает в нагрузку, повышая эффективность. Для стабильности требуется минимальный конденсатор 10 мкФ. Диапазон рабочих температур: от -40 до 125 °C. Встроенная защита по мощности и температуре. Выводы совместимы со стандартными регулируемыми стабилизаторами.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Выходной ток</td><td>до 3 А</td></tr><tr><td>Типичное падение напряжения</td><td>1.3 В (при 3 А)</td></tr><tr><td>Максимальное падение напряжения</td><td>1.2 В (при максимальном токе)</td></tr><tr><td>Выходное напряжение</td><td>регулируемое или фиксированное: 1.8 В, 2.5 В, 3.3 В, 5 В</td></tr><tr><td>Допуск выходного напряжения</td><td>±1% при 25 °C, ±2% в полном температурном диапазоне</td></tr><tr><td>Минимальная емкость для стабильности</td><td>10 мкФ</td></tr><tr><td>Диапазон рабочих температур</td><td>-40 °C до 125 °C</td></tr><tr><td>Корпус</td><td>TO-220</td></tr><tr><td>Тип</td><td>Industrial Grade</td></tr><tr><td>Совместимость по выводам</td><td>со стандартными регулируемыми стабилизаторами</td></tr></table>

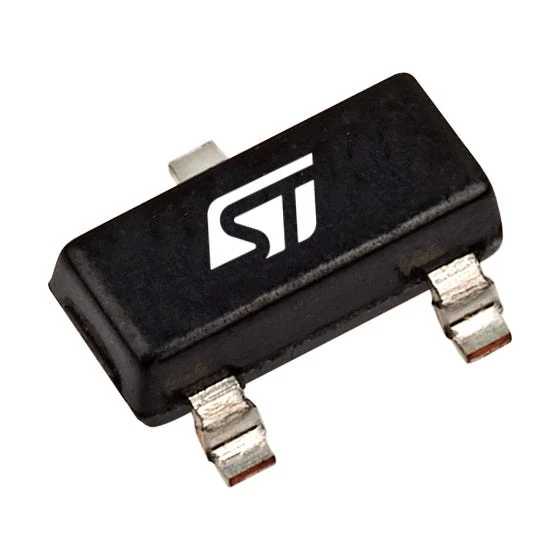

<p>Устройство представляет собой диодный массив, предназначенный для защиты 1 или 2 линий от переходных процессов ЭСР. Идеально подходит для приложений, где требуются низкая емкость линии и экономия места на плате. Может использоваться как двунаправленный подавитель при подключении только выводов 1 и 2. Ключевые особенности: однонаправленное устройство, низкий ток утечки (IR макс. &lt; 20 мкА при VBR), пиковая импульсная мощность 300 Вт (8/20 мкс). Корпус SOT23-3L, размер 2.9 x 2.45 x 1.1 мм, упаковка Tape And Reel, RoHS совместим, Ecopack2, промышленный класс.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип устройства</td><td>Диодный массив для защиты от ЭСР</td></tr><tr><td>Количество защищаемых линий</td><td>1 или 2</td></tr><tr><td>Ток утечки (IR макс.)</td><td>&lt; 20 мкА при VBR</td></tr><tr><td>Пиковая импульсная мощность</td><td>300 Вт (8/20 мкс)</td></tr><tr><td>Корпус</td><td>SOT23-3L</td></tr><tr><td>Размер корпуса</td><td>2.9 x 2.45 x 1.1 мм</td></tr><tr><td>Тип упаковки</td><td>Tape And Reel</td></tr><tr><td>Соответствие RoHS</td><td>Да</td></tr><tr><td>Экологическая упаковка</td><td>Ecopack2</td></tr><tr><td>Класс</td><td>Промышленный</td></tr></table>

<p>STP75NF75 — это N-канальный силовой MOSFET на 75 В, 0.0095 Ом типового сопротивления, 80 А, выполненный по технологии STripFET II в корпусе TO-220. Предназначен для использования в качестве первичного ключа в высокоэффективных высокочастотных изолированных DC-DC преобразователях для телекоммуникационного и компьютерного оборудования, а также в приложениях с низкими требованиями к управляющему напряжению. Отличается низкой входной емкостью и зарядом затвора. Имеет исключительную способность к dv/dt, 100% тестирование на лавинный пробой. Рабочая температура от -55 до 175 °C. Упаковка: трубка. Соответствует RoHS и Ecopack2. Промышленный класс.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>N-канальный MOSFET</td></tr><tr><td>Напряжение сток-исток (Vds)</td><td>75 В</td></tr><tr><td>Ток стока (Id)</td><td>80 А</td></tr><tr><td>Сопротивление в открытом состоянии (Rds(on) typ)</td><td>0.0095 Ом</td></tr><tr><td>Технология</td><td>STripFET II</td></tr><tr><td>Корпус</td><td>TO-220</td></tr><tr><td>Рабочая температура (мин)</td><td>-55 °C</td></tr><tr><td>Рабочая температура (макс)</td><td>175 °C</td></tr><tr><td>Упаковка</td><td>Tube</td></tr><tr><td>Класс</td><td>Industrial</td></tr></table>

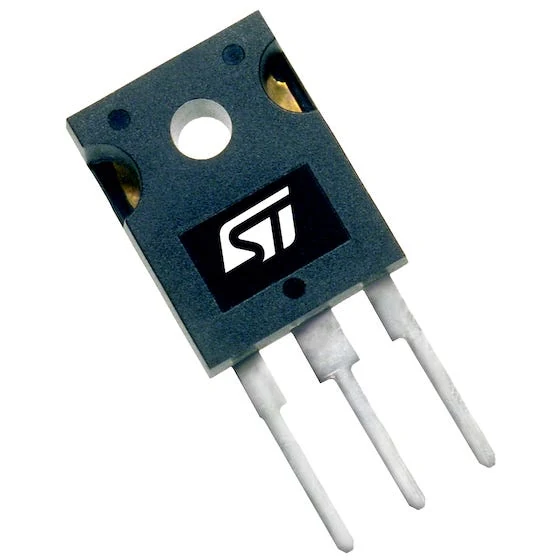

<p>TIP3055 — это низковольтный NPN силовой транзистор от STMicroelectronics в корпусе TO-247. Изготовлен по эпитаксиально-базовой планарной технологии. Предназначен для аудио-, силовых линейных и переключающих применений. Ключевые особенности: низкое напряжение насыщения коллектор-эмиттер, комплементарные NPN-PNP транзисторы. Упаковка: трубка. Соответствует стандарту RoHS (Ecopack2). Промышленный класс. Код ECCN US: EAR99, ECCN EU: NEC.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>NPN</td></tr><tr><td>Напряжение</td><td>низковольтный</td></tr><tr><td>Корпус</td><td>TO-247</td></tr><tr><td>Технология</td><td>эпитаксиально-базовая планарная</td></tr><tr><td>Применение</td><td>аудио, силовые линейные и переключающие схемы</td></tr><tr><td>Напряжение насыщения коллектор-эмиттер</td><td>низкое</td></tr><tr><td>Комплементарность</td><td>NPN-PNP</td></tr><tr><td>Упаковка</td><td>трубка</td></tr><tr><td>RoHS</td><td>да (Ecopack2)</td></tr><tr><td>Класс</td><td>промышленный</td></tr></table>
