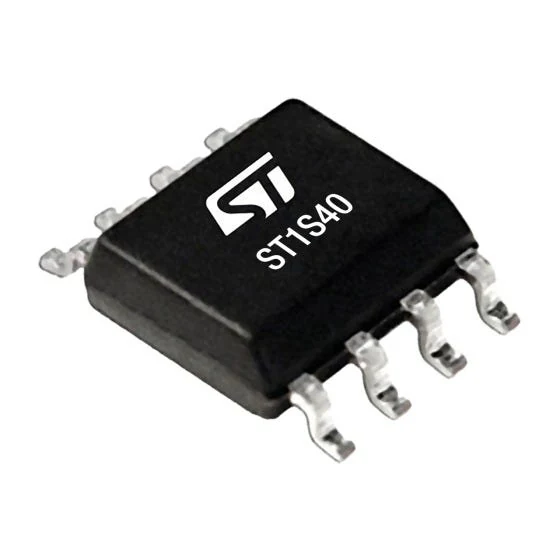

<p>ST1S40IDR — это промышленная версия в корпусе SO-8 понижающего импульсного стабилизатора ST1S40 от STMicroelectronics. Устройство представляет собой синхронный понижающий регулятор с фиксированной частотой ШИМ 850 кГц и внутренней компенсацией. Работает от входного напряжения от 4.0 В до 18 В, выходное напряжение регулируется от 0.8 В до VIN. Интегрирует силовой MOSFET верхнего плеча сопротивлением 95 мОм и синхронный выпрямитель сопротивлением 69 мОм, что обеспечивает высокий КПД при низких выходных напряжениях. Пиковый токовый режим управления с внутренней компенсацией позволяет создать компактное решение с минимальным количеством внешних компонентов. Выходной ток до 3 А. Особенности: внутренний мягкий старт, поддержка керамических конденсаторов, защита от короткого замыкания с понижением тока. Корпус SO-8, промышленный температурный диапазон.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Input Voltage Min</td><td>4.0 V</td></tr><tr><td>Input Voltage Max</td><td>18.0 V</td></tr><tr><td>Output Current</td><td>3 A</td></tr><tr><td>Switching Frequency</td><td>850 kHz</td></tr><tr><td>High Side Switch Resistance</td><td>95 mΩ</td></tr><tr><td>Synchronous Rectifier Resistance</td><td>69 mΩ</td></tr><tr><td>Package</td><td>SO-8</td></tr><tr><td>Grade</td><td>Industrial</td></tr><tr><td>RoHS</td><td>Compliant (Ecopack2)</td></tr><tr><td>Packing Type</td><td>Tape And Reel</td></tr></table>

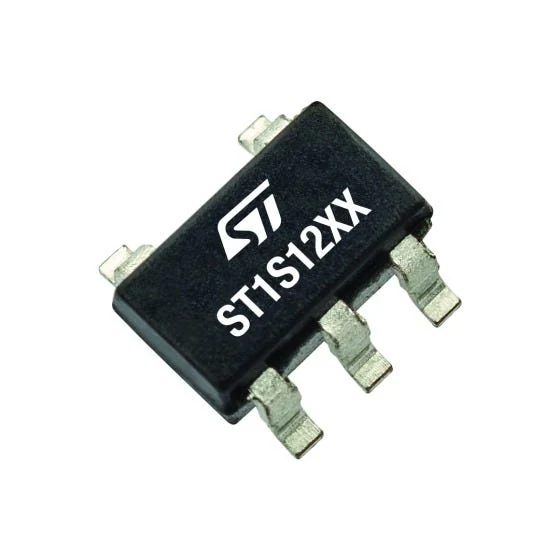

<p>ST1S12GR — это синхронный понижающий DC-DC преобразователь (step-down switching regulator) с фиксированным или регулируемым выходным напряжением, током до 0.7 А и частотой переключения 1.7 МГц. Оптимизирован для питания низковольтных цифровых ядер в HDD-приложениях и замены линейных решений с высоким тепловыделением. Входное напряжение от 2.5 В до 5.5 В. Использует токовый режим ШИМ, что обеспечивает низкие пульсации. Требует минимальное количество внешних компонентов: резистивный делитель, катушку индуктивности и два конденсатора. Имеет защиту от перегрева и ограничение тока. Доступен в корпусе TSOT23-5L. Ключевые особенности: синхронное выпрямление, функция включения, внутренний мягкий старт, КПД &gt;90%, ток покоя не более 650 мкА, сопротивление открытых ключей 250 мОм и 400 мОм.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Input Voltage Min</td><td>2.5 V</td></tr><tr><td>Input Voltage Max</td><td>5.5 V</td></tr><tr><td>Output Current</td><td>0.7 A</td></tr><tr><td>Switching Frequency</td><td>1.7 MHz</td></tr><tr><td>Operating Temperature Min</td><td>-40 °C</td></tr><tr><td>Operating Temperature Max</td><td>125 °C</td></tr><tr><td>Package</td><td>TSOT23-5L</td></tr><tr><td>Topology</td><td>Step-down current mode PWM</td></tr><tr><td>Efficiency</td><td>&gt; 90%</td></tr><tr><td>Quiescent Current</td><td>max 650 μA</td></tr></table>
