STMicroelectronics - Стабилизаторы

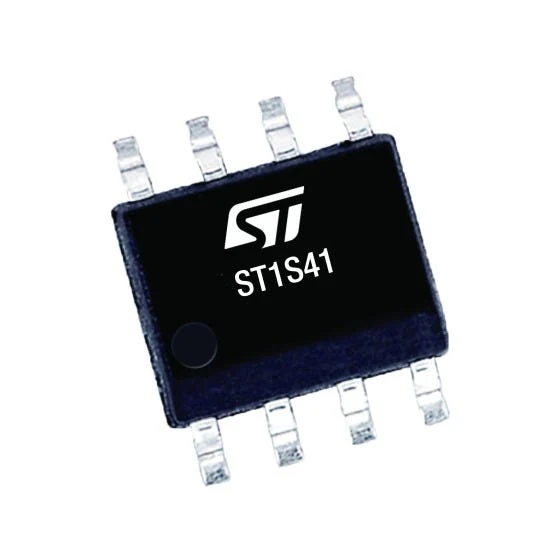

<p>ST1S41PHR — это промышленный понижающий импульсный стабилизатор (step-down regulator) с синхронным выпрямлением, работающий на фиксированной частоте 850 кГц. Устройство рассчитано на входное напряжение от 4.0 В до 18 В и обеспечивает выходной ток до 4 А. Выходное напряжение регулируется от 0.8 В до VIN. Встроенные силовые MOSFET-ключи имеют сопротивление 95 мОм (верхний) и 69 мОм (нижний), что обеспечивает высокий КПД при низких выходных напряжениях. Управление по пиковому току с внутренней компенсацией позволяет минимизировать количество внешних компонентов. Стабилизатор имеет защиту от короткого замыкания с понижением тока (foldback), цикл-за-циклом ограничение тока, внутренний мягкий старт и вывод Enable. Корпус: PowerSO-8 (HSOP-8).</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Входное напряжение, мин.</td><td>4.0 В</td></tr><tr><td>Входное напряжение, макс.</td><td>18.0 В</td></tr><tr><td>Выходной ток</td><td>4 A</td></tr><tr><td>Частота переключения</td><td>850 кГц</td></tr><tr><td>Сопротивление верхнего ключа</td><td>95 мОм</td></tr><tr><td>Сопротивление нижнего ключа</td><td>69 мОм</td></tr><tr><td>Диапазон выходного напряжения</td><td>от 0.8 В до VIN</td></tr><tr><td>Корпус</td><td>PowerSO-8</td></tr><tr><td>Тип упаковки</td><td>Tape And Reel</td></tr><tr><td>Степень защиты</td><td>Industrial</td></tr></table>

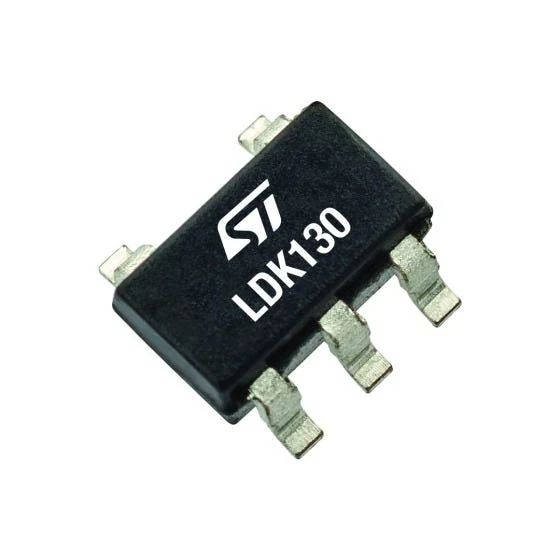

<p>LDK130M33R — это низковольтный стабилизатор напряжения (LDO) с выходным напряжением 3.3 В и максимальным выходным током 300 мА. Устройство работает от входного напряжения от 1.9 В до 5.5 В, имеет типовое падение напряжения 100 мВ при токе 100 мА. Отличается низким током покоя (тип. 30 мкА, в режиме отключения менее 1 мкА) и очень низким уровнем шума. Стабилизируется с помощью керамического конденсатора на выходе. Имеет функцию логического управления включением/выключением, защиту от короткого замыкания и тепловую защиту. Корпус SOT23-5L, автомобильный класс (AEC-Q100, Grade 1). Диапазон рабочих температур от -40°C до 125°C.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Выходное напряжение</td><td>3.3 В</td></tr><tr><td>Максимальный выходной ток</td><td>300 мА</td></tr><tr><td>Входное напряжение</td><td>1.9 В – 5.5 В</td></tr><tr><td>Типовое падение напряжения</td><td>100 мВ при 100 мА</td></tr><tr><td>Ток покоя (тип.)</td><td>30 мкА</td></tr><tr><td>Ток в режиме отключения</td><td>&lt; 1 мкА</td></tr><tr><td>Допуск выходного напряжения</td><td>±2.0% при 25°C</td></tr><tr><td>Рабочая температура</td><td>-40°C – 125°C</td></tr><tr><td>Корпус</td><td>SOT23-5L</td></tr><tr><td>Автомобильный квалификация</td><td>AEC-Q100 (Grade 1)</td></tr></table>

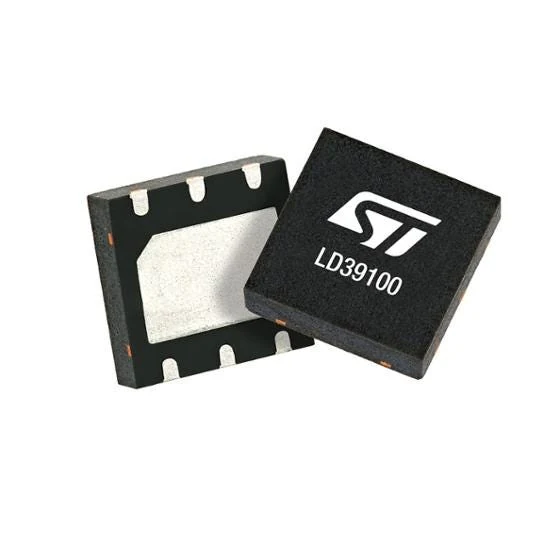

<p>LD39100PUR — это промышленный линейный стабилизатор напряжения с низким падением напряжения (LDO) от STMicroelectronics, обеспечивающий выходной ток до 1 А. Диапазон входного напряжения от 1,5 до 5,5 В. Типовое падение напряжения составляет 200 мВ при токе 1 А. Устройство стабильно с керамическими конденсаторами на входе и выходе. Ток покоя очень низкий: 20 мкА типовой без нагрузки, 200 мкА при 1 А нагрузки, и менее 1 мкА в режиме отключения. Очень низкий уровень шума: 30 мкВ RMS при Vout=0,8 В без байпасного конденсатора. Коэффициент подавления пульсаций питания 70 дБ на низких частотах. Встроена логическая функция отключения, защита от короткого замыкания и тепловая защита. Допуск выходного напряжения ±2% при 25 °C. Доступен широкий диапазон выходных напряжений от 0,8 до 4,5 В с шагом 100 мВ. Корпус DFN6 (3x3 мм). Диапазон рабочих температур от -40 до 125 °C.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Максимальный выходной ток</td><td>1 A</td></tr><tr><td>Диапазон входного напряжения</td><td>1.5 V - 5.5 V</td></tr><tr><td>Типовое падение напряжения</td><td>200 mV при 1 A</td></tr><tr><td>Ток покоя (без нагрузки)</td><td>20 µA typ.</td></tr><tr><td>Ток покоя (при 1 A нагрузки)</td><td>200 µA typ.</td></tr><tr><td>Ток в режиме отключения</td><td>1 µA max.</td></tr><tr><td>Выходной шум (без байпасного конденсатора)</td><td>30 µV RMS при Vout=0.8 V</td></tr><tr><td>Допуск выходного напряжения</td><td>±2% при 25 °C</td></tr><tr><td>Диапазон рабочих температур</td><td>-40 °C to 125 °C</td></tr><tr><td>Корпус</td><td>DFN6 (3x3 mm)</td></tr></table>

<p>LD1117 — это стабилизатор напряжения с низким падением напряжения, способный обеспечивать выходной ток до 800 мА. Доступен в регулируемой версии (VREF = 1.25 В) и фиксированных версиях с выходными напряжениями 1.2 В, 1.8 В, 2.5 В, 3.3 В и 5.0 В. Поставляется в корпусе SOT-223. Высокая эффективность обеспечивается NPN проходным транзистором. Для стабильности требуется минимальный конденсатор 10 мкФ. Встроенная подстройка на кристалле обеспечивает допуск выходного напряжения в пределах ±1% при 25 °C. Регулируемая версия LD1117 совместима по выводам с другими стандартными регулируемыми стабилизаторами. Ключевые особенности: низкое падение напряжения (1 В типичное), выходной ток до 800 мА, внутренняя защита по току и температуре, подавление напряжения питания 75 дБ (типичное).</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Тип</td><td>Линейный стабилизатор напряжения с низким падением напряжения</td></tr><tr><td>Выходной ток</td><td>до 800 мА</td></tr><tr><td>Падение напряжения</td><td>1 В (типичное)</td></tr><tr><td>Фиксированные выходные напряжения</td><td>1.2 В, 1.8 В, 2.5 В, 3.3 В, 5.0 В</td></tr><tr><td>Регулируемая версия</td><td>VREF = 1.25 В</td></tr><tr><td>Допуск выходного напряжения</td><td>±1% при 25 °C, ±2% во всем температурном диапазоне</td></tr><tr><td>Подавление напряжения питания</td><td>75 дБ (типичное)</td></tr><tr><td>Корпус</td><td>SOT-223</td></tr><tr><td>Диапазон рабочих температур</td><td>0 °C ... 125 °C</td></tr><tr><td>Упаковка</td><td>Лента и катушка</td></tr></table>

<p>LD1117 — это низковольтный линейный стабилизатор напряжения (LDO) с выходным током до 800 мА. Доступен в фиксированных версиях с выходным напряжением 1,2 В, 1,8 В, 2,5 В, 3,3 В и 5,0 В, а также в регулируемой версии (VREF = 1,25 В). Поставляется в корпусах SOT-223, DPAK, SO-8 и TO-220. Корпуса SOT-223 и DPAK оптимизируют тепловые характеристики и экономят место. Высокая эффективность обеспечивается NPN проходным транзистором, при этом ток покоя в основном протекает в нагрузку. Для стабильности требуется минимальный конденсатор 10 мкФ. Встроенная подстройка обеспечивает допуск выходного напряжения ±1% при 25 °C. Регулируемая версия LD1117 совместима по выводам с другими стандартными регулируемыми стабилизаторами. Ключевые особенности: низкое падение напряжения (1 В типовое), выходной ток до 800 мА, внутренняя защита по току и температуре, подавление пульсаций 75 дБ (типовое).</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Выходной ток</td><td>до 800 мА</td></tr><tr><td>Типовое падение напряжения</td><td>1 В</td></tr><tr><td>Фиксированные выходные напряжения</td><td>1.2 В, 1.8 В, 2.5 В, 3.3 В, 5.0 В</td></tr><tr><td>Регулируемая версия</td><td>VREF = 1.25 В</td></tr><tr><td>Допуск выходного напряжения</td><td>±1% при 25°C, ±2% в полном диапазоне температур</td></tr><tr><td>Подавление пульсаций</td><td>75 дБ (типовое)</td></tr><tr><td>Минимальный конденсатор для стабильности</td><td>10 мкФ</td></tr><tr><td>Диапазон рабочих температур</td><td>0°C до 125°C</td></tr><tr><td>Корпус</td><td>SO-8</td></tr><tr><td>Тип упаковки</td><td>Лента и катушка</td></tr></table>

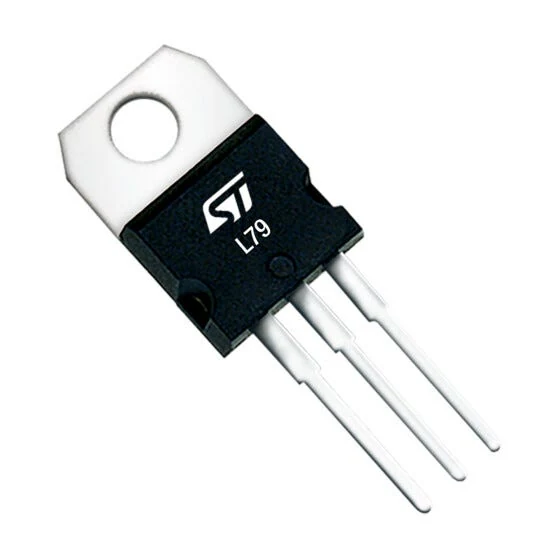

<p>L7912CV — трёхвыводной отрицательный линейный стабилизатор напряжения серии L79 с фиксированным выходным напряжением -12 В и максимальным выходным током до 1.5 А. Выпускается в корпусе TO-220. Предназначен для локальной стабилизации на плате, устраняя проблемы распределения, связанные с одноточечной стабилизацией. Имеет защиту от перегрузки по току, короткого замыкания и превышения выходной мощности. Допуск выходного напряжения: 2% (AC версия) или 4% (C версия) при 25 °C. Рабочий температурный диапазон: от 0 до 150 °C. Уровень промышленный.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Выходное напряжение</td><td>-12 В</td></tr><tr><td>Максимальный выходной ток</td><td>1.5 А</td></tr><tr><td>Тип стабилизатора</td><td>отрицательный линейный</td></tr><tr><td>Корпус</td><td>TO-220</td></tr><tr><td>Защита</td><td>от перегрузки по току, короткого замыкания, превышения выходной мощности</td></tr><tr><td>Допуск выходного напряжения</td><td>2% (AC) или 4% (C) при 25 °C</td></tr><tr><td>Рабочая температура (мин)</td><td>0 °C</td></tr><tr><td>Рабочая температура (макс)</td><td>150 °C</td></tr><tr><td>Уровень</td><td>промышленный</td></tr><tr><td>Упаковка</td><td>Tube</td></tr></table>

<p>L78L33ABUTR — трёхвыводной положительный стабилизатор напряжения серии L78L с фиксированным выходным напряжением 3.3 В. Устройство имеет встроенное ограничение тока и тепловую защиту, что делает его практически неразрушимым. При наличии достаточного теплоотвода может обеспечивать выходной ток до 100 мА. Предназначен для использования в качестве локального или бортового регулятора для устранения шумов и проблем распределения, связанных с одноточечной стабилизацией. Может применяться с внешними силовыми элементами для создания стабилизаторов на большой ток. Заменяет комбинацию стабилитрона и резистора, обеспечивая улучшенные характеристики, меньший ток покоя и меньший уровень шума. Доступен в исполнении с точностью ±4% (A) или ±8% (C). Корпус SOT-89, упаковка — лента и катушка. Рабочая температура от -40 до 125 °C. Соответствует RoHS, Ecopack2. Промышленный класс.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Выходное напряжение</td><td>3.3 В</td></tr><tr><td>Максимальный выходной ток</td><td>100 мА</td></tr><tr><td>Точность</td><td>±4% (A) или ±8% (C)</td></tr><tr><td>Рабочая температура (мин)</td><td>-40.0 °C</td></tr><tr><td>Рабочая температура (макс)</td><td>125.0 °C</td></tr><tr><td>Корпус</td><td>SOT-89</td></tr><tr><td>Тип упаковки</td><td>Tape And Reel</td></tr><tr><td>Соответствие RoHS</td><td>Да</td></tr><tr><td>Ecopack</td><td>Ecopack2</td></tr><tr><td>Класс</td><td>Industrial</td></tr></table>

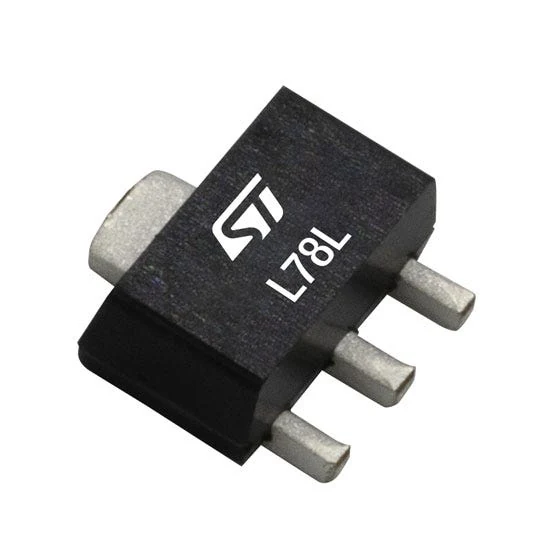

<p>L78L12ABUTR — это трехвыводной положительный стабилизатор напряжения с фиксированным выходным напряжением 12 В из серии L78L. Устройство имеет встроенное ограничение тока и тепловую защиту, что делает его практически неразрушимым. При наличии достаточного теплоотвода может обеспечивать выходной ток до 100 мА. Предназначен для использования в качестве стабилизатора напряжения в различных приложениях, включая локальную или бортовую стабилизацию для устранения шумов и проблем распределения, связанных с одноточечной стабилизацией. Также может применяться с силовыми проходными элементами для создания высокотоковых стабилизаторов напряжения. Серия L78L может заменять комбинации стабилитрон/резистор, обеспечивая улучшенные характеристики, меньший ток покоя и меньший шум. Ключевые особенности: выходной ток до 100 мА, выходные напряжения 3,3; 5; 6; 8; 9; 10; 12; 15; 18; 24 В, защита от тепловой п</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Выходное напряжение</td><td>12 В (фиксированное)</td></tr><tr><td>Максимальный выходной ток</td><td>100 мА</td></tr><tr><td>Точность</td><td>±4% (исполнение A)</td></tr><tr><td>Защита от тепловой перегрузки</td><td>есть</td></tr><tr><td>Защита от короткого замыкания</td><td>есть</td></tr><tr><td>Корпус</td><td>SOT-89</td></tr><tr><td>Диапазон рабочих температур</td><td>-40...125 °C</td></tr><tr><td>Тип</td><td>Положительный стабилизатор напряжения</td></tr><tr><td>Серия</td><td>L78L</td></tr><tr><td>Количество выводов</td><td>3</td></tr></table>

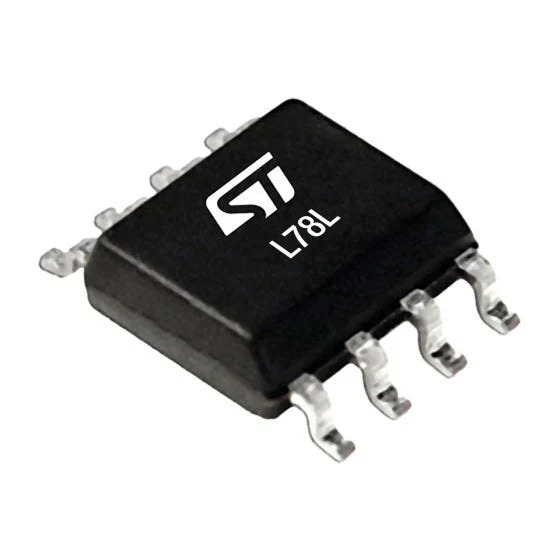

<p>L78L05ABD — это трехвыводной положительный стабилизатор напряжения из серии L78L, выпускаемый компанией STMicroelectronics. Устройство обеспечивает фиксированное выходное напряжение 5 В и способно выдавать ток до 100 мА при наличии достаточного теплоотвода. Встроенные функции включают ограничение тока и тепловую защиту, что делает его практически неразрушимым. Стабилизатор предназначен для локальной или бортовой регулировки напряжения, устранения шумов и проблем распределения, связанных с одноточечной регулировкой. Может использоваться с внешними силовыми элементами для создания стабилизаторов большого тока. Заменяет комбинацию стабилитрона и резистора, обеспечивая улучшенные характеристики, меньший ток покоя и меньший шум. Доступен в корпусе SO-8, работает в диапазоне температур от -40 до 125 °C. Не требует внешних компонентов.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Выходное напряжение</td><td>5 В</td></tr><tr><td>Максимальный выходной ток</td><td>100 мА</td></tr><tr><td>Диапазон рабочих температур</td><td>-40...125 °C</td></tr><tr><td>Корпус</td><td>SO-8</td></tr><tr><td>Защита от перегрузки по току</td><td>Да</td></tr><tr><td>Тепловая защита</td><td>Да</td></tr><tr><td>Тип стабилизатора</td><td>Положительный, фиксированный</td></tr><tr><td>Серия</td><td>L78L</td></tr><tr><td>Допуск по напряжению</td><td>±4% (A)</td></tr><tr><td>Упаковка</td><td>Tape And Reel</td></tr></table>

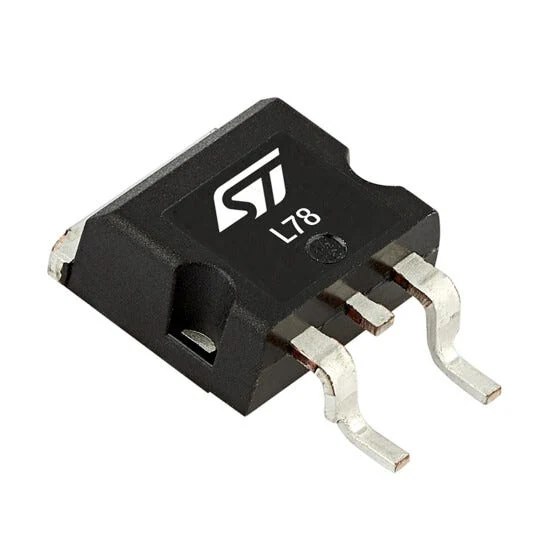

<p>L7812CD2T — положительный линейный стабилизатор напряжения на 12 В, выходной ток до 1.5 А, в корпусе D2PAK. Принадлежит серии L78. Имеет защиту от перегрузки по току, тепловую защиту и защиту рабочей области. Рабочая температура от 0 до 125 °C. Упаковка: лента и катушка. Соответствует RoHS, Ecopack2. Промышленный класс.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Выходное напряжение</td><td>12 В</td></tr><tr><td>Максимальный выходной ток</td><td>1.5 А</td></tr><tr><td>Тип</td><td>Положительный линейный стабилизатор</td></tr><tr><td>Корпус</td><td>D2PAK</td></tr><tr><td>Рабочая температура мин.</td><td>0 °C</td></tr><tr><td>Рабочая температура макс.</td><td>125 °C</td></tr><tr><td>Защита от перегрузки по току</td><td>Да</td></tr><tr><td>Тепловая защита</td><td>Да</td></tr><tr><td>Упаковка</td><td>Лента и катушка</td></tr><tr><td>Соответствие RoHS</td><td>Да</td></tr></table>

<p>L7812ACV — это трехвыводной положительный стабилизатор напряжения из серии L78, выпускаемый компанией STMicroelectronics. Доступен в корпусе TO-220. Обеспечивает выходное напряжение 12 В с точностью 2% (версия A). Максимальный выходной ток до 1.5 А (при достаточном теплоотводе). Имеет встроенную защиту от перегрузки по току, тепловую защиту и защиту рабочей области выходного транзистора. Предназначен для промышленного применения. Рабочий диапазон температур от 0 до 125 °C. Упаковка: трубка (Tube). Соответствует стандарту RoHS (Ecopack2).</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Output Voltage</td><td>12 V</td></tr><tr><td>Output Current</td><td>up to 1.5 A</td></tr><tr><td>Output Voltage Tolerance</td><td>2% (A version)</td></tr><tr><td>Operating Temperature Min</td><td>0.0 °C</td></tr><tr><td>Operating Temperature Max</td><td>125.0 °C</td></tr><tr><td>Package</td><td>TO-220</td></tr><tr><td>Packing Type</td><td>Tube</td></tr><tr><td>Grade</td><td>Industrial</td></tr><tr><td>RoHS</td><td>Ecopack2</td></tr></table>

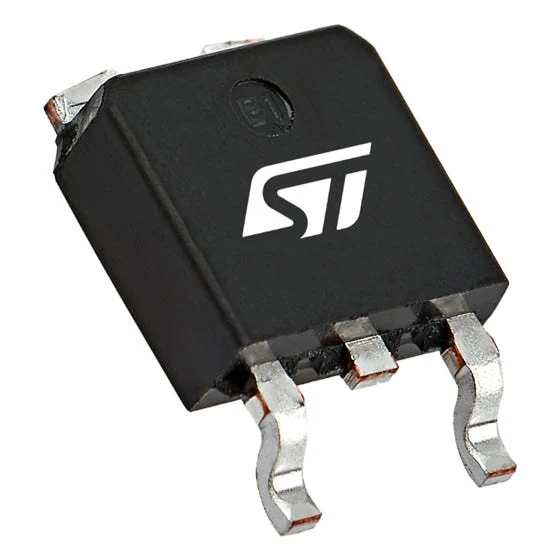

<p>L7805CDT-TR — положительный линейный стабилизатор напряжения на 5 В, максимальный выходной ток 1.5 А, серия L78. Корпус DPAK. Встроенная защита от перегрузки по току, тепловая защита и защита рабочей области. Выходное напряжение 5 В. Рабочая температура от 0 до 125 °C. Упаковка: лента и катушка. Соответствует RoHS, Ecopack2. Промышленный класс.</p><h2 style="font-size:20px;margin:24px 0 10px;">Технические характеристики</h2><table class="pilot-specifications"><tr><td>Output Voltage</td><td>5 V</td></tr><tr><td>Output Current Max</td><td>1.5 A</td></tr><tr><td>Package</td><td>DPAK</td></tr><tr><td>Operating Temperature Min</td><td>0 °C</td></tr><tr><td>Operating Temperature Max</td><td>125 °C</td></tr><tr><td>Packing Type</td><td>Tape And Reel</td></tr><tr><td>RoHS Compliant</td><td>Yes</td></tr><tr><td>Grade</td><td>Industrial</td></tr></table>
